Диалог параметров штриховки

Диалог параметров штриховки можно вызвать одним из следующих способов:

•по двойному нажатию на штриховке в окне чертежа, либо в окне Элементы модели;

•из контекстного меню, вызываемого по нажатию на штриховке в окне чертежа, либо в окне Элементы модели;

•из динамической панели, отображаемой при выборе штриховки в окне чертежа;

•из автоменю команд Штриховка и Редактировать штриховку.

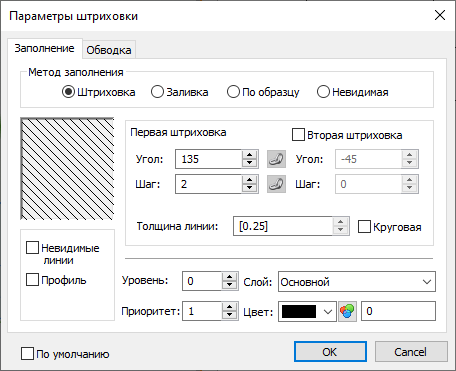

В диалоге параметров штриховки доступны следующие вкладки:

•Заполнение
Содержит тот же набор параметров, что и вкладка Основные параметры окна параметров команды Штриховка. Дополнительно позволяет задать Уровень, Приоритет, Слой и Цвет заполнения. Кроме того, в левой части вкладки доступен флаг Профиль. Если установить этот флаг, то выбранную штриховку можно будет использовать в команде Профиль.

•Обводка
Содержит тот же набор параметров, что и вкладка Обводка окна параметров команды Штриховка.

См. также:

•Параметры по умолчанию

•Задание параметров элемента

•Копирование параметров 2D элементов
