Пример 2D сборки > Видимость слоёв

Как использовать полноценный чертеж детали в сборочном чертеже в качестве фрагмента? Ведь большая часть чертежа со всеми его проекциями, размерами и другими аннотациями не нужна в сборке. В рассматриваемом примере сборки кондуктора для этого используются слои.

В чертежах фрагментов элементы изображения разных проекций принадлежат разным слоям. Для удобства имена этих слоёв соответствуют именам проекций. Все аннотации и элементы оформления чертежа (размеры, шероховатости, основная надпись) принадлежат другим слоям. Для каждой проекции создан и связан с соответствующим слоем свой вектор привязки. Для удобства имена векторов также соответствуют именам проекций. В результате при вставке фрагмента по вектору привязки в сборке отображаются только элементы, принадлежащие связанному слою.

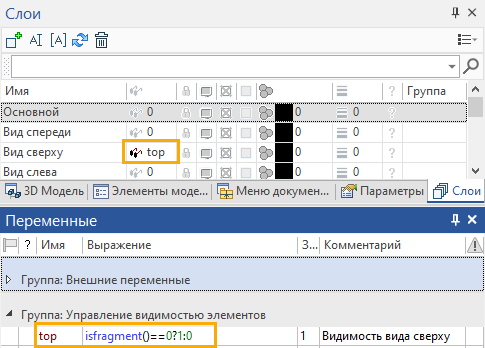

Иногда для чертежа детали может быть достаточно всего одной или двух проекций, тогда как в сборке деталь требуется показать на проекциях, отсутствующих на чертеже детали. В рассматриваемом примере чертёж прихвата содержит две проекции - вид спереди и вид слева. Чтобы показать прихват на виде сверху на сборочном чертеже, вид сверху в документе прихвата помещён на слой, видимость которого определяется переменной top. В выражении этой переменной используется функция isfragment(), принимающая различные значения при отображении фрагмента в сборке и вне сборки. Слой связан с вектором привязки фрагмента аналогично описанному выше. В результате при вставке фрагмента в сборку по этому вектору привязки вставляется изображение вида, скрытого в документе фрагмента.

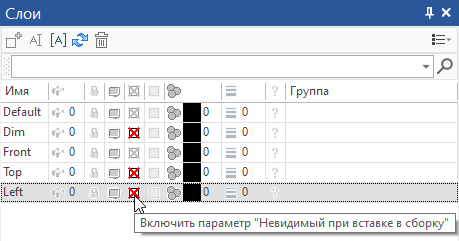

Если на сборочном чертеже требуется только одна проекция из нескольких имеющихся на чертеже детали, можно вместо связи вектора привязки с конкретным слоем просто Включить параметр "Невидимый при вставке в сборку" для слоёв, которые не должны отображаться в сборке.
