Условие трансформации контура

В режиме Вытягивание контура по траектории команда По траектории позволяет менять размеры и ориентацию исходного контура по мере его вытягивания вдоль траектории. Для этого в выпадающем списке Условие в разделе Основные параметры окна параметров команды можно выбрать одно из следующих условий трансформации контура:

Нет
Размер и ориентация контура остаются постоянными на всей длине вытягивания.

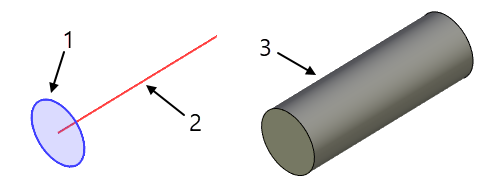

1 -  контур; 2 - траектория; 3 - результат операции.

Направляющие
Размер и ориентация контура определяются дополнительно выбранными направляющими кривыми. Направляющие и характер их влияния на результат операции задаются на вкладке Направляющие в разделе Основные параметры окна параметров команды.

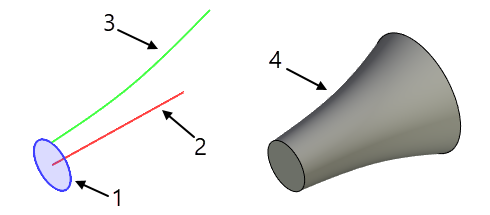

1 -  контур; 2 - траектория; 3 - направляющая; 4 - результат операции.

Кручение и Масштабирование
Размер и ориентация контура определяются непосредственным заданием углов поворота и коэффициентов масштабирования в разных точках траектории. Углы поворота задаются на вкладке Кручение, а коэффициенты масштабирования - на вкладке Масштабирование в разделе Основные параметры окна параметров команды.

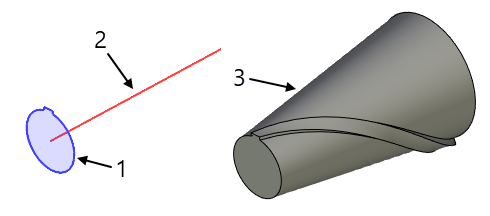

1 -  контур; 2 - траектория; 3 - результат операции.
