Вытягивание контура по траектории

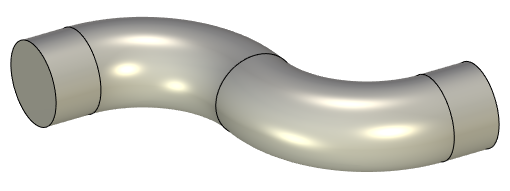

В режиме Вытягивание контура по траектории операция По траектории строится путем перемещения произвольного контура вдоль выбранной траектории.

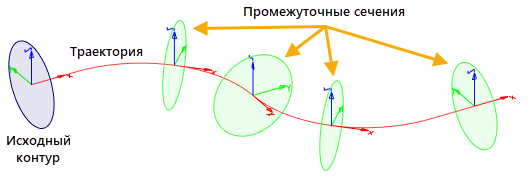

Перемещение контура получается за счет его многократного копирования вдоль выбранной траектории. Копии контура являются поперечными сечениями создаваемого тела. Для расчёта промежуточных сечений система вычисляет ориентацию системы координат промежуточного сечения. Исходная система координат рассчитывается для запоминания исходного положения контура. Копирование контура происходит от исходной системы координат к целевой системе координат промежуточного сечения.

Исходная система координат контура вычисляется в первой точке траектории (без учёта обрезки). Две её оси устанавливаются перпендикулярно траектории, а одна направлена по касательной к траектории в первой точке. Исходное положение контура с учётом коррекции фиксируется относительно исходной системы координат. Дальнейшее движение контура получается при перемещении исходной системы координат вместе с контуром в другие точки траектории, в которых рассчитана система координат промежуточного сечения.

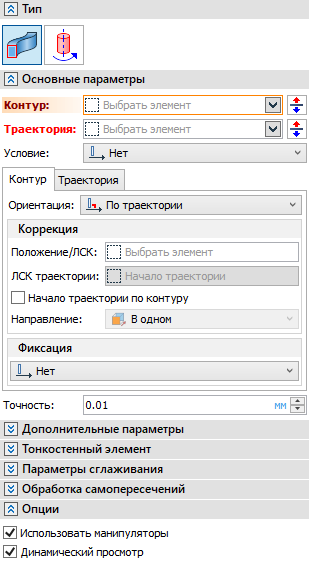

Набор параметров команды, доступный в данном режиме показан ниже:

После выбора режима вытягивания контура по траектории выполните следующие действия:

1.Задайте контур.

2.Задайте траекторию.

3.Выберите условие трансформации контура (необязательное действие).

4.Выберите способ ориентации контура (необязательное действие).

5.Задайте параметры коррекции положения контура (необязательное действие).

6.Задайте способ и параметры фиксации ориентации контура (необязательное действие).

7.Задайте параметры обрезки траектории (необязательное действие).

8.Задайте направляющие и характер их влияния на результат операции, если выбрано условие трансформации контура Направляющие.

9.Задайте параметры кручения и/или масштабирования контура, если выбрано условие трансформации контура Кручение и Масштабирование.

10.Задайте точность операции (необязательное действие).

11.Задайте дополнительные параметры операции (необязательное действие).

12. Задайте параметры тонкостенного элемента (необязательное действие).

13. Задайте параметры сглаживания (необязательное действие).

14. Задайте параметры обработки самопересечений (необязательное действие).

15. Завершите ввод с помощью кнопки или <Ctrl>+<Enter>.

Основные темы в этом разделе:

•Контур

oОриентация контура

oКоррекция исходного положения контура

▪Начало траектории по контуру

oФиксация контура

▪По граням

▪По направлению

•Траектория

oОбрезка траектории

•Направляющие

oВлияние

oГраничное условие

•Кручение контура

•Масштабирование контура

•Дополнительные параметры

oОбрезка

oИзломы

oРазбиение

•Тонкостенный элемент

•Параметры сглаживания

•Обработка самопересечений
