По граням

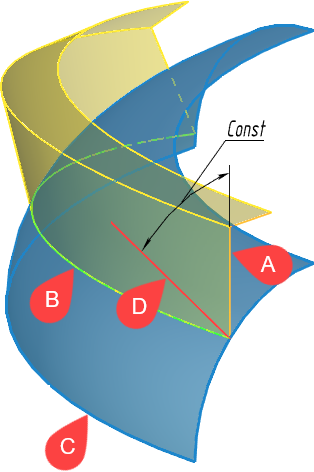

Условие фиксации ориентации контура По граням, доступное при Вытягивании контура по траектории предполагает, что в каждом промежуточном сечении создаваемой операции контур до применения кручения будет располагаться под одним и тем же углом к выбранной справочной поверхности. В качестве справочной поверхности можно выбрать операцию (тело-поверхность), грань или набор таких элементов, гладко сопряжённых между собой.



Обычно используется справочная поверхность, на которой лежит траектория. Если выбрать другую поверхность, контур во всех промежуточных сечениях создаваемой операции будет располагаться на одном и том же расстоянии от этой поверхности, вдоль нормали, проходящей через ближайшую точку траектории.

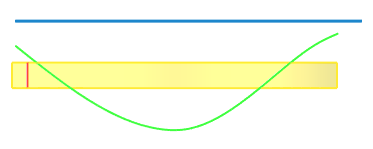

Справочные грани выбираются с помощью поля Грани, расположенного в группе параметров Фиксация на вкладке Контур в разделе Основные параметры окна параметров команды. Данное поле активируется автоматически при выборе условия фиксации По граням, после чего можно выбрать желаемые объекты в 3D сцене или дереве модели, последовательно нажимая на них . Список выбранных объектов отображается в поле Грани. Строки списка можно выбирать с помощью . Кнопки, расположенные справа от списка, позволяют Развернуть, Свернуть, Очистить список или Удалить элемент из списка (выбранную строку). Элемент, соответствующий выбранной строке списка, подсвечивается в 3D окне красным; остальные выбранные элементы подсвечиваются цветом, зависящим от геометрического типа элемента (зелёный - операция, синий - поверхность). Цвета можно настроить в Установках.
