По направлению (без направляющих)

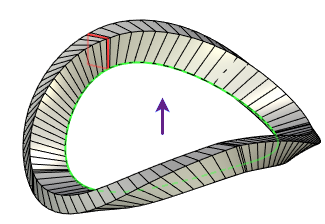

При Вытягивании контура по траектории без использования направляющих условие фиксации ориентации контура По направлению предполагает, что в каждом промежуточном сечении создаваемой операции контур до применения кручения будет располагаться под одним и тем же углом к выбранному направлению. При этом доступны разные способы фиксации:

По траектории и направлению
Во всех сечениях контур располагается под одним и тем же углом к направлению фиксации и к проекции касательной к траектории на плоскость, перпендикулярную направлению фиксации.

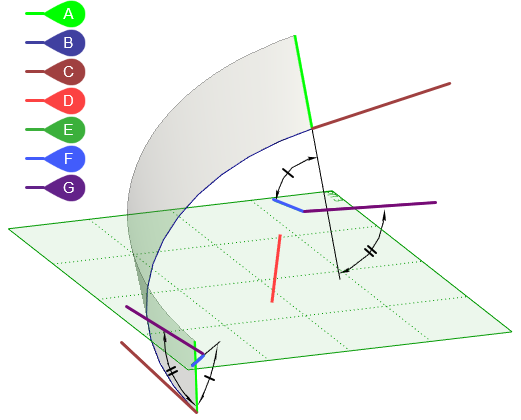

A – контур; B – траектория;

C – направление касательной к траектории в крайних сечениях;

D – направление фиксации;

E – плоскость, перпендикулярная направлению фиксации;

F – проекция контура на плоскость E;

G – проекция направления касательной на плоскость E.

Вращение
Во всех сечениях контур располагается под одним и тем же углом к проекции направления фиксации на плоскость, перпендикулярную касательной к траектории.

A – контур; B – траектория; C – направление;

D – плоскости поперечных сечений;

E – проекции заданного направления на плоскости поперечных сечений.





Способ фиксации выбирается из выпадающего списка в верхней части группы параметров Фиксация на вкладке Контур в разделе Основные параметры окна параметров команды. Фиксирующее направление задаётся с помощью поля Направление/Точка, расположенного ниже. Данное поле активируется автоматически при выборе условия фиксации По направлению, после чего можно выбрать желаемый объект в 3D сцене или дереве модели. Иконка и имя выбранного объекта отображается в поле, а сам объект подсвечивается в 3D окне. Кнопка, расположенная в правой части поля, позволяет Очистить выбор. Для выбора доступны точки и направления. При выборе точки ниже появится и станет активным поле Вторая точка, после чего  следует выбрать вторую точку в 3D сцене или дереве модели.

Фиксирующее направление не должно совпадать с касательной к траектории ни в одной точке траектории.

См. также:

•По направлению (с направляющими)
