По направлению (с направляющими) |

|
По направлению (с направляющими) |
|
При
Вытягивании контура по траектории с использованием направляющих условие фиксации ориентации контура
По направлению позволяет управлять наклоном и перекосом сечений создаваемой поверхности.
По умолчанию фиксация не применяется, и при использовании неплоских направляющих контур может наклоняться вдоль направляющих по мере движения по траектории, но не перекашивается поперек направляющих.
|
|
|
|

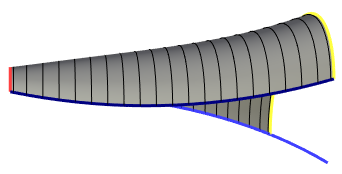

Результат вытягивания без использования фиксации контура : A - исходный контур/контур в первом сечении; B - траектория/направляющая; C - направляющая; D - контур в последнем сечении. |
|
Фиксация может осуществляться следующими способами:
По траектории и направлению
При использовании данного способа фиксации контур не наклоняется вдоль направляющих, но может перекашиваться поперек направляющих. Во всех сечениях контур располагается под одним и тем же углом к направлению фиксации, а также к проекции касательной к траектории на плоскость, перпендикулярную направлению фиксации.
|
|
|
|

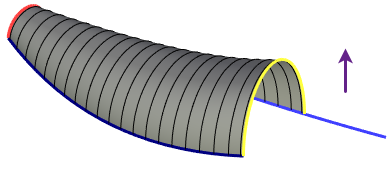

Результат вытягивания с использованием способа фиксации A - исходный контур/контур в первом сечении; B - траектория/направляющая; C - направляющая; D - контур в последнем сечении; E - направление фиксации. |
|
Вращение
При использовании данного способа фиксации контур может и наклоняться вдоль направляющих, и перекашиваться поперек направляющих. Во всех сечениях контур располагается под одним и тем же углом к проекции направления фиксации на плоскость, перпендикулярную касательной к траектории.
|
|
|
|

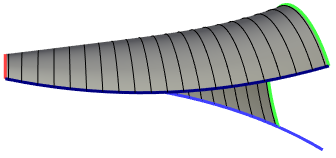

Результат вытягивания с использованием способа фиксации A - исходный контур/контур в первом сечении; B - траектория/направляющая; C - направляющая; D - контур в последнем сечении; E - направление фиксации. |
|
По траектории
При использовании данного способа фиксации контур не наклоняется вдоль направляющих, и не перекашивается поперек направляющих. Во всех сечениях контур располагается под одним и тем же углом к проекции касательной к траектории на плоскость, перпендикулярную направлению фиксации.
|
|
|
|
Результат вытягивания с использованием способа фиксации A - исходный контур/контур в первом сечении; B - траектория/направляющая; C - направляющая; D - контур в последнем сечении; E - направление фиксации. |
|
Иллюстрации, демонстрирующие проецирование касательной к траектории на плоскость, перпендикулярную направлению фиксации, и проецирование направления фиксация на плоскость, перпендикулярную касательной к траектории, приведены в разделе с описанием фиксации по направлению без использования направляющих.
Разница в форме контуров при использовании различных способов фиксации наглядно показана ниже.
|
|
|
|

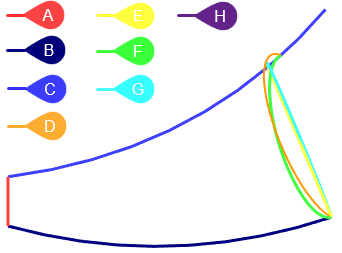

A - исходный контур/контур в первом сечении; B - траектория/направляющая; C - направляющая; D - контур в последнем сечении без использования фиксации; E - контур в последнем сечении с использованием способа фиксации F - контур в последнем сечении с использованием способа фиксации G - контур в последнем сечении с использованием способа фиксации H - направление фиксации. |
|
Способ фиксации выбирается из выпадающего списка в верхней части группы параметров Фиксация на вкладке Контур в разделе Основные параметры окна параметров команды. Фиксирующее направление задаётся с помощью поля Направление/Точка, расположенного ниже. Данное поле активируется автоматически при выборе условия фиксации По направлению, после чего можно выбрать желаемый объект в 3D сцене или дереве модели. Иконка и имя выбранного объекта отображается в поле, а сам объект подсвечивается в 3D окне. Кнопка, расположенная в правой части поля, позволяет
Очистить выбор. Для выбора доступны точки и направления. При выборе точки ниже появится и станет активным поле Вторая точка, после чего следует выбрать вторую точку в 3D сцене или дереве модели.
Фиксирующее направление не должно совпадать с касательной к траектории ни в одной точке траектории.
