Фиксация контура

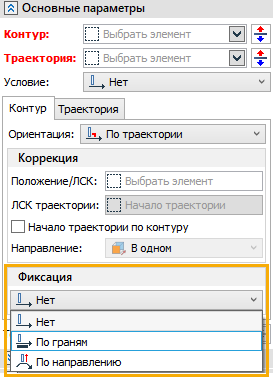

Для Вытягивании контура по траектории можно дополнительно указать условие фиксации контура. Условие  выбирается из выпадающего списка Фиксация в нижней части вкладки Контур в разделе Основные параметры окна параметров команды.

При использовании условия трансформации Нет или Кручение и Масштабирование и условия ориентации плоскостей сечений По траектории, если траектория неплоская, оси X и Y автоматически определяемой ЛСК траектории могут произвольно поворачиваться вокруг траектории по мере вытягивания контура, что приводит к дополнительному повороту контура в плоскостях поперечных сечений создаваемой операции. Фиксация контура позволяет зафиксировать угол поворота контура вокруг траектории, а также при необходимости зафиксировать наклон плоскостей сечений относительно направления вытягивания. при этом доступны следующие условия фиксации:

Нет
Фиксация не осуществляется.

По граням
В каждом сечении контур до применения кручения будет располагаться под одним и тем же углом к выбранной поверхности и на одном и том же расстоянии от нее.

По направлению
В каждом сечении контур до применения кручения будет располагаться под одним и тем же углом к выбранному направлению. При этом доступны несколько способов применения условия. Набор доступных способов и их влияние на результат зависят от наличия направляющих кривых.



При использовании условия трансформации Нет или Кручение и Масштабирование и условия ориентации плоскостей сечений Параллельно фиксация не влияет на результат, т.к. все промежуточные сечения ориентированы так же как и исходный контур.



При использовании условия трансформации Направляющие, если направляющие неплоские, плоскости поперечных сечений создаваемой операции могут по умолчанию иметь дополнительный наклон, а форма сечений - перекос. Фиксация контура позволяет управлять этим наклоном и перекосом. При этом доступны следующие условия фиксации:

Нет
Фиксация не осуществляется.

По направлению
В каждом сечении контур до применения кручения будет располагаться под одним и тем же углом к выбранному направлению. При этом доступны несколько способов применения условия. Набор доступных способов и их влияние на результат зависят от наличия направляющих кривых.

Основные темы в этом разделе:

•По граням

•По направлению (без направляющих)

•По направлению (с направляющими)
