Контур

При Вытягивании контура по траектории контур определяет форму поперечного сечения создаваемого тела. Контур может быть плоским или неплоским. В качестве контура можно выбирать объекты следующих типов:

•Незамкнутое ребро, 3D кривую, 3D профиль.
Результатом построения по умолчанию будет тело-поверхность с незамкнутым поперечным сечением.

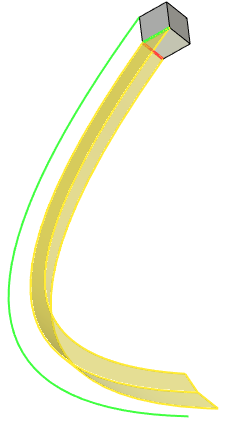

•Набор незамкнутых рёбер, 3D кривых, 3D профилей, сопряжённых между собой (не обязательно гладко).
Результатом построения по умолчанию будет тело-поверхность с замкнутым или незамкнутым поперечным сечением, в зависимости от того, замкнут или не замкнут выбранный набор).

•Замкнутое ребро, 3D кривую или цикл.
Результатом построения по умолчанию будет тело-поверхность с замкнутым поперечным сечением.

•Грань, замкнутый 3D профиль, тело-поверхность.
Результатом построения по умолчанию будет твёрдое тело.

•Границы грани, границы замкнутого 3D профиля, границы тела-поверхности.
Результатом построения по умолчанию будет тело-поверхность с замкнутым поперечным сечением.

Если по умолчанию создаётся твёрдое тело, вы можете превратить его в тело-поверхность, а если по умолчанию создаётся тело-поверхность - придать ему толщину, превратив тем самым в твёрдое тело, с помощью опции Тонкостенный элемент.

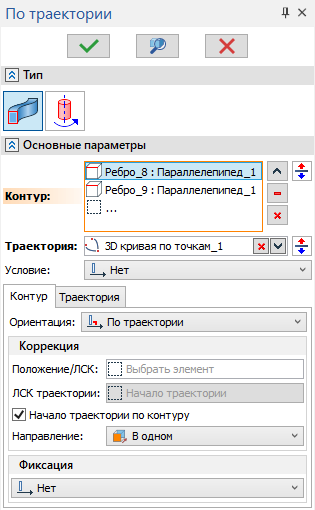

Контур задаётся с помощью одноимённого поля в разделе Основные параметры окна параметров команды.

После входа в режим вытягивания контура по траектории поле выбора контура активируется автоматически, после чего можно выбирать желаемые объекты в 3D сцене или дереве модели, последовательно нажимая на них . Список выбранных объектов отображается в поле. Строки списка можно выбирать с помощью . Кнопки, расположенные справа от списка, позволяют Развернуть, Свернуть, Очистить список или Удалить элемент из списка (выбранную строку). Элемент, соответствующий выбранной строке активного списка, подсвечивается в 3D окне красным; остальные выбранные элементы подсвечиваются цветом, зависящим от геометрического типа элемента (зелёный - кривая или операция, синий - поверхность). Цвета можно настроить в Установках.

Справа от поля выбора контура доступна кнопка, позволяющая Развернуть контур, т.е. сменить его направление на противоположное. Направление контура имеет значение при его обрезке по направляющим, а также при задании ЛСК контура для коррекции его положения. Когда разворот применён, кнопка подсвечивается.



В нижней части раздела Основные параметры доступна вкладка Контур, позволяющая дополнительно настроить ориентацию, коррекцию положения и фиксацию ориентации контура.

Основные темы в этом разделе:

•Ориентация плоскости контура

•Коррекция исходного положения контура

oНачало траектории по контуру

•Фиксация контура

oПо граням

oПо направлению
