Ориентация плоскости контура |

|
Ориентация плоскости контура |
|

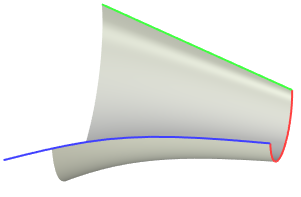

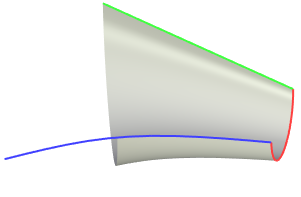

В зависимости от ориентации плоскостей промежуточных сечений относительно траектории можно получить разные результаты
Вытягивания контура по траектории. В выпадающем списке Ориентация, расположенном на вкладке Контур в разделе Основные параметры окна параметров команды можно выбрать одно из трёх условий ориентации:
При использовании неплоской траектории и/или неплоских направляющих указанного условия ориентации может быть недостаточно для получения желаемого результата из-за поворота ЛСК траектории вокруг траектории в плоскости сечения и/или отклонения плоскостей сечений от указанной ориентации, обусловленного положением соответствующих точек направляющих. В таких ситуациях может потребоваться дополнительно указать условие фиксации контура.
|
|
Исходная геометрия: 1 - контур; |
По траектории |
|
|
Параллельно |
По направляющим |
1 - контур; 2 - траектория
Плоскость ХУ системы координат промежуточного сечения ориентируется всегда перпендикулярно траектории. Вектор, касательный к направляющей в точке построения сечения, задаёт ось Z.
Режим предназначен в первую очередь для плоских контуров. Плоскость плоского контура всегда разворачивается перпендикулярно направляющей в каждой промежуточной точке.
В случае неплоского контура система сама вычисляет некоторую среднюю нормаль, которую использует для ориентации контура. Для достижения наиболее предсказуемых результатов рекомендуется использовать дополнительную коррекцию исходного положения контура.
При использовании неплоских направляющих перпендикулярность может не соблюдаться.

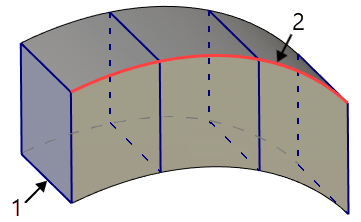

1 - контур; 2 - траектория
Оси системы координат каждого промежуточного сечения ориентируются также как и оси исходной системы координат. При полученном движении исходный контур перемещается параллельным переносом.
При использовании неплоских направляющих параллельность может не соблюдаться.

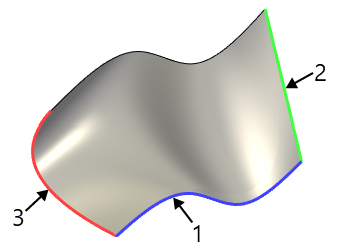

1 - контур; 2 - траектория; 3 - направляющая
Данный тип ориентации доступен, только если выбрано условие трансформации контура
Направляющие и задано не менее двух направляющих. Контур в промежуточном сечении проходит через точки, которые делят направляющие в одинаковых пропорциях. Одновременно одна из направляющих задаёт и закон масштабирования контура. При данном способе направляющие должны иметь непрерывную функцию по касательной (не иметь изломов).
