Траектория

Траектория определяет направление и протяженность Вытягивания контура по траектории. В качестве траектории может выступать любой объект с проволочной геометрией: 3D кривая, 3D профиль, ребро, цикл, граница грани или набор таких объектов, сопряжённых между собой (не обязательно гладко).

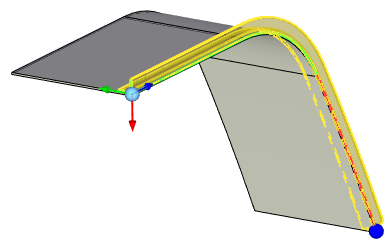

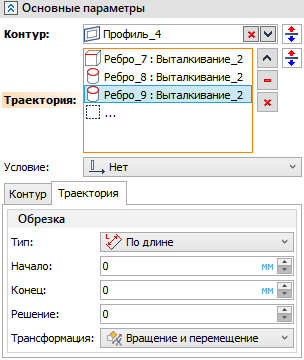

Траектория задаётся с помощью одноимённого поля в разделе Основные параметры окна параметров команды.

После выбора объектов некоторых типов в качестве контура поле выбора траектории активируется автоматически. Для активации поля вручную нажмите на нём , затем выберите желаемые объекты в 3D сцене или дереве модели, последовательно нажимая на них . Список выбранных объектов отображается в поле. Строки списка можно выбирать с помощью . Кнопки, расположенные справа от списка, позволяют Развернуть, Свернуть, Очистить список или Удалить элемент из списка (выбранную строку). Элемент, соответствующий выбранной строке активного списка, подсвечивается в 3D окне красным; остальные выбранные элементы подсвечиваются цветом, зависящим от геометрического типа элемента (зелёный - кривая или операция, синий - поверхность). Цвета можно настроить в Установках.



Справа от поля выбора траектории доступна кнопка, позволяющая Развернуть траекторию, т.е. сменить её направление на противоположное. Если контур расположен ближе к концу траектории, чем к началу, разворот применяется по умолчанию автоматически. Когда разворот применён, кнопка подсвечивается.

В нижней части раздела Основные параметры доступна вкладка Траектория, позволяющая дополнительно настроить параметры обрезки траектории.

Основные темы в этом разделе:

•Обрезка траектории
