Мостик > Сопряжение поверхностей

Формирование переходной поверхности Мостика обуславливается образующими кривыми, соединяющими крайние точки обеих цепочек. Для получения более точной поверхности допускается определять направление этих кривых относительно ограничивающих поверхностей.

В выпадающем списке Сопряжение поверхностей на вкладке Дополнительные параметры окна параметров команды можно выбрать один из следующих способов сопряжения исходных цепочек с создаваемой поверхностью:

•Автоматически
Направление образующих определяется системой самостоятельно с целью получения оптимального результата.

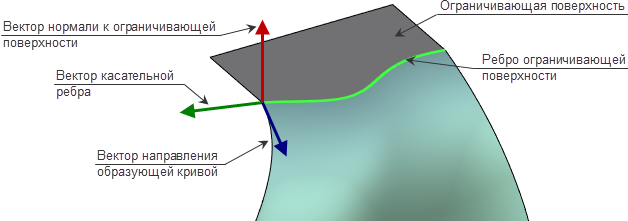

•Перпендикулярно
Вектор направления образующей кривой перпендикулярен вектору нормали к ограничивающей поверхности и вектору касательной её ребра.

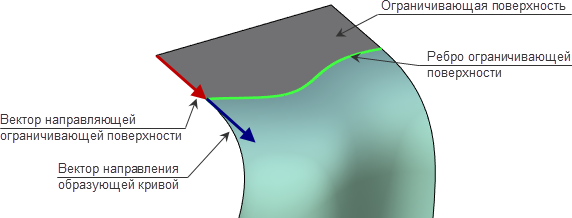

•Изопараметрически
Вектор направления образующей кривой является продолжением вектора направляющей ограничивающей поверхности.



Помимо направления для образующих кривых допускается уточнять значения модуля касательной и направления касания в крайних точках.
