Мостик > Непрерывность

Предыдущая страницаВ началоСледующая страница

На границе перехода от наборов исходных поверхностей к переходной поверхности CreateBridge Мостика система позволяет управлять параметрами сопряжения, определяя условие непрерывности – G0, G1, G2. Это позволяет получить более точную поверхность, в том числе с формированием плавных переходов.

Непрерывность G0 означает, что границы исходного набора ограничивающих поверхностей и переходной поверхности совпадают в пространстве.

Непрерывность G1 означает, что не только границы исходного набора ограничивающих поверхностей и переходной поверхности совпадают в пространстве, но и совпадают их направления (касательные).

Непрерывность G2 означает, что помимо совпадения в пространстве и совпадения направления касательных, на границе поверхностей совпадают радиусы их кривизны.

Bridge13

Bridge14

Bridge15

Непрерывность G0

Непрерывность G1

Непрерывность G2

Для условий непрерывности G1 и G2 допускается задавать значение модуля касательной – коэффициента, масштабирующего значение производной в заданном направлении.

Bridge16

Bridge17

Значение модуля касательной равен 1,0

Значение модуля касательной равен 2,0

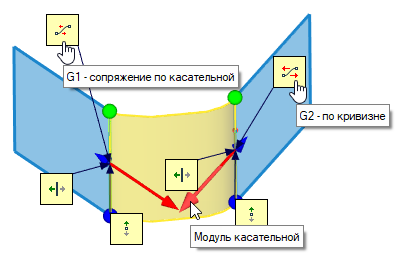

Условие непрерывности можно выбрать в окне параметров в выпадающем списке параметра Непрерывность в разделе соответствующей цепочки или переключить с помощью метки в 3D окне. Метка отображает текущее условие непрерывности: G0 BridgeIcon5, G1 BridgeIcon6, G2 BridgeIcon7; нажатие mouse left на метке меняет условие непрерывности на следующее.

V18_15_BridgeContinuity V18_15_BridgeContinuity2

Условия непрерывности G1 и G2 предполагают задание модуля касательной. Общую величину модуля для всей цепочки можно ввести в окне параметров в поле справа от выпадающего списка параметра Непрерывность или задать с помощью манипулятора в виде красной стрелки в 3D окне. По умолчанию значение равно 1.

При необходимости можно задать разные значения модуля касательной в разных точках цепочки. Для этого необходимо активировать следующую опцию автоменю и навести курсор на шарик маркера желаемой точки в 3D окне:

SelectVertexforTangent

<E>

Выбрать вершину для точного задания направления касательной

После выбора точки появляется манипулятор, управляющий значением модуля касательной образующей кривой в этой точке.

V18_15_BridgeContinuity3 V18_15_BridgeContinuity4

В остальных точках применяется общее значение, указанное в окне параметров.



Для сопряжения поверхностей Перпендикулярно и Изопараметрически дополнительно появляется манипулятор угла отклонения вектора направления образующей кривой в плоскости касания от исходного положения, определяемого способом сопряжения.

V18_15_BridgeContinuity5 V18_15_BridgeContinuity6

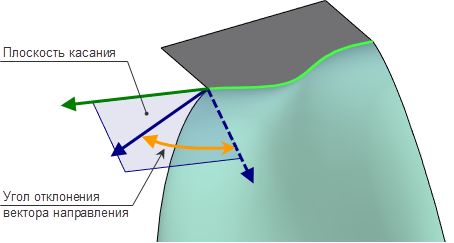

Плоскость касания определяется вектором касания ребра ограничивающей поверхности и вектором направления.

Bridge23

В остальных точках используется направление вектора по умолчанию.
