Мостик > Сдвиг

Команда Мостик обеспечивает возможность управлять границами создаваемой поверхности, сдвигая крайние точки вдоль рёбер исходных цепочек. Значения сдвига можно задать в процентном отношении от длины граничного ребра, в единицах измерения либо определять по геометрической точке, лежащей на границе. При необходимости допускается синхронизировать значения сдвига крайних точек.

Значение сдвига не может превышать длину ребра цепочки.

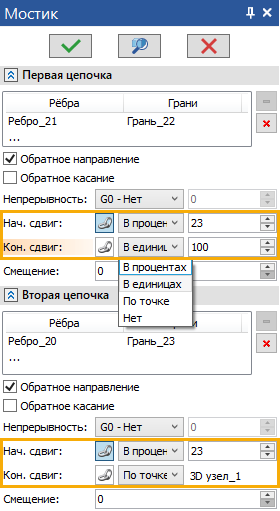

Задание начальных и конечных сдвигов от крайних точек обеих цепочек осуществляется при помощи манипуляторов в 3D окне либо вводом значений в окне параметров в полях Нач. сдвиг и Кон. сдвиг в разделе соответствующей цепочки. В выпадающем списке слева от поля ввода значения можно выбрать способ задания значения: В процентах от длины граничного ребра; В единицах измерения длины; По точке, лежащей на ребре. При задании сдвига по точке необходимо выбрать желаемую точку в 3D окне или дереве модели.

Для синхронизации значений соответствующих сдвигов первой и второй цепочки необходимо активировать кнопку слева от поля ввода сдвига любой цепочки. Когда значения синхронизированы, кнопка подсвечивается.
