Мостик > Цепочки

Переходная поверхность, образующаяся в результате , определяется геометрией исходных цепочек. Цепочка представляет собой последовательность соединённых рёбер и набор граней, которым принадлежат эти рёбра. Результирующая поверхность мостика будет соединять грани исходных цепочек по выбранным рёбрам или на некотором смещении от этих рёбер. Опционально поверхность может быть касательной к этим граням. Набор элементов, составляющих одну цепочку, должен принадлежать одному телу.

Набор рёбер первой или второй цепочки операции Мостик формируется, когда активна одна из следующих опций автоменю:

Выбор рёбер осуществляется при помощи мыши в 3D окне или дереве модели.

Первая опция активна по умолчанию после вызова команды. После выбора первого ребра автоматически активируется вторая опция.

В процессе выбора рёбер по умолчанию также активна следующая опция:

В этом случае достаточно указать любое ребро необходимой цепочки для автоматического выбора всей последовательности. Если нужно выбирать рёбра по отдельности, данную опцию следует отключить.

Одна из граней, которой принадлежит выбранное ребро автоматически добавляется в цепочку. Вместо грани, выбранной автоматически, можно выбрать другую вручную с помощью следующей опции:

Выбор граней осуществляется при помощи мыши в 3D окне или дереве модели.

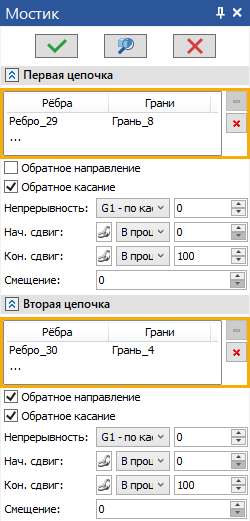

Списки рёбер и граней каждой цепочки отображаются в окне параметров в разделах Первая цепочка и Вторая цепочка окна параметров. Переключение между списками в окне параметров активирует соответствующие опции в автоменю. С помощью кнопок, расположенных справа от списка, можно Удалить элемент из списка или Очистить список.

Выбранные рёбра и грани подсвечиваются в 3D окне. Если текущий набор исходных данных позволяет построить поверхность мостика, то её предварительное изображение будет показано жёлтым.
