Мостик > Соответствие точек

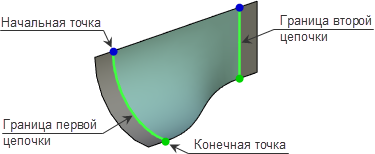

Каждая незамкнутая цепочка исходных рёбер Мостика имеет две крайние точки: начальную и конечную. Ориентация создаваемой поверхности определяется соответствием крайних точек между цепочками. В случае необходимости можно изменить порядок точек на противоположный, установив флаг Обратное направление в окне параметров в разделе соответствующей цепочки.

Для незамкнутой цепочки порядок точек также можно изменить, нажав на метку в 3D окне (не путать с меткой направления касания ).

Для замкнутой цепочки по умолчанию порядок точек не имеет значения, а вместо манипуляторов каждой из крайних точек рёбер отображается единственный манипулятор в виде красного шарика, определяющий общую точку начала и конца. Перемещая манипулятор вдоль контура, можно задавать кручение создаваемой поверхности



При необходимости можно разомкнуть контур цепочки с помощью специальной метки, которая имеет 3 состояния: замкнутый , разомкнутый – прямое направление , разомкнутый – обратное направление .

Направление обхода контура, определяемое данной меткой не влияет на порядок точек, а лишь указывает на то, какой из двух возможных участков контура между указанными точками будет использоваться для создания поверхности мостика. Используемый в данный момент участок выделяется в 3D окне маркером в виде толстой красной линии. После размыкания контура появляются такие же манипуляторы точек, как и незамкнутых контуров, в результате чего можно задать сдвиги крайних точек.
