Реверс нормали

Вызов команды:

Команда позволяет поменять направления нормалей тела-поверхности на противоположные. Изменение направления нормали не влияет на внешний вид тела в T-FLEX CAD, но имеет значение при использовании поверхности в качестве исходной геометрии для других операций, а также при экспорте в другие форматы.

После вызова команды необходимо выбрать исходные поверхности в 3D окне или дереве модели. Список выбранных поверхностей отображается в окне параметров в поле Элементы. С помощью кнопок, расположенных справа от списка, его можно Свернуть, Развернуть, Очистить или Удалить элемент из списка.

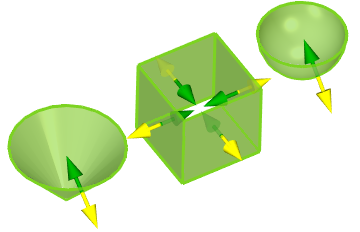

По умолчанию включена опция Использовать манипуляторы, вследствие чего для каждого из выбранных элементов в 3D окне отображаются маркеры в виде стрелок, указывающих направление, которое будет применено после реверса.

По умолчанию включена опция Динамический просмотр, вследствие чего в дополнение к обычной подсветке выбранных элементов, общей для всех команд 3D моделирования, видимые грани всех тел-поверхностей (включая не выбранные) будут подсвечены цветами, зависящими от угла между направлением нормали грани и текущим направлением взгляда:

•Зелёным подсвечиваются грани, нормаль которых направлена к наблюдателю. В приложениях, в которых видимость граней зависит от направления нормали, такие грани будут видимы при аналогичном направлении взгляда.

•Синим подсвечиваются грани, нормаль которых направлена от наблюдателя. В приложениях, в которых видимость граней зависит от направления нормали, такие грани будут невидимы при аналогичном направлении взгляда.

•Жёлтым подсвечиваются криволинейные грани, в разных частях которых нормали направлены и к наблюдателю, и от наблюдателя. В приложениях, в которых видимость граней зависит от направления нормали, при аналогичном направлении взгляда будет видима только та часть грани, где нормали направлены к наблюдателю.

По умолчанию опция Зафиксировать подсветку отключена, вследствие чего подсветка, относящаяся к опции Динамический просмотр, динамически обновляется при вращении камеры в соответствии с изменениями направления взгляда. Опция Зафиксировать подсветку сохраняет текущее состояние подсветки, после чего можно осмотреть модель с разных сторон с подсветкой, соответствующей направлению взгляда, установленному на момент включения этой опции.

Под списком расположен флаг Оставить исходное тело. Если флаг снят, операция меняет направления нормалей исходных тел-поверхностей. Если флаг установлен, в результате операции создаются новые тела-поверхности, отличающиеся от исходных только направлением нормалей.

Задайте желаемые параметры команды и нажмите или <Ctrl>+<Enter> для создания операции.

Если было выбрано несколько поверхностей, для каждой будет создана отдельная операция реверса нормали, которую можно в дальнейшем редактировать или удалить независимо от остальных.
