Поверхность разъёма

Вызов команды:

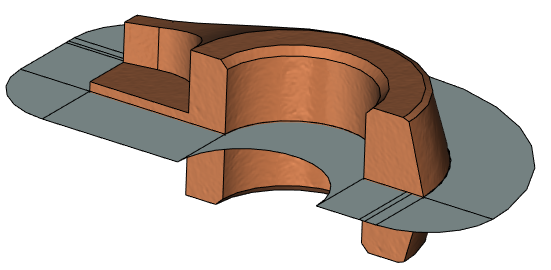

Команда позволяет создать поверхностное тело, которое предназначено для дальнейшего использования при формировании тела матрицы и пуансона пресс-формы.

После вызова команды выполните следующие действия:

1.Выберите исходный элемент для создания пресс-формы.

2.Задайте линию разъёма пресс-формы.

3.Выберите направление разъёма пресс-формы.

4.Разделите линию разъёма на необходимое количество участков.

5.Задайте параметры построения поверхности разъёма для каждого участка.

6.Завершите ввод с помощью кнопки или <Ctrl>+<Enter>.

Автоменю

В автоменю команды доступны следующие опции:

Основные параметры

В данном разделе задаются основные параметры для создания поверхности разъёма пресс-формы.

Исходный элемент. После вызова команды необходимо выбрать тело, для которого создаётся поверхность разъёма пресс-формы. Сразу же после выбора элемента он будет добавлен в поле Исходный элемент. При помощи кнопки Очистить в правой части поля можно сбросить выбор элемента.

Линия разъёма. Линия разъёма пресс-формы определяет расположение поверхности разъёма. В качестве линии разъёма могут быть выбраны только 3D кривые, лежащие на исходном элементе и проходящие по его рёбрам. При помощи кнопки Очистить в правой части поля можно сбросить выбор кривой. При необходимости кнопка позволяет создать 3D кривую.

Направление. Направление разъёма пресс-формы определяется произвольным вектором направления. Вектор может быть задан тремя способами:

•Указанием пары 3D точек (т.е. начала и конца вектора);

В качестве 3D точек можно указывать 3D узлы, вершины, рёбра, системы координат, сферические и тороидальные грани. Если необходимо, с помощью кнопки Создать можно создать 3D узел или ЛСК и выбрать их для задания направления. Точки заносятся в поля Направление и Конечная точка соответственно.

•Выбором элемента 3D модели, способного определить вектор;

В качестве таких объектов могут использоваться рабочие плоскости, грани, 3D профили, прямые рёбра (вектор совпадает с выбранным ребром), оси ЛСК и т.д. Если необходимо, кнопка Создать позволяет создать 3D отрезок и выбрать его для задания направления.

•Выбором оси ГСК;

Справа от поля Направление расположен выпадающий список, в котором можно выбрать одну из осей ГСК в качестве направления разъёма.

Кнопка Развернуть позволяет изменить заданное направление разъёма пресс-формы на противоположное.

По умолчанию, направление разъёма пресс-формы совпадает с направлением оси Z ГСК модели.

Участки линии разъёма формы

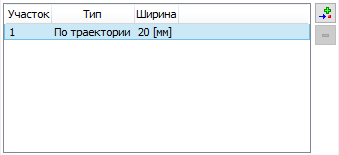

По умолчанию выбранная линия разъёма представляет собой один участок. При необходимости линию разъёма можно разбить на несколько участков, для каждого из которых задаются индивидуальные параметры формирования поверхности разъёма. Для каждого участка строится своя часть поверхности разъёма, а между частями поверхности при наличии разрывов автоматически формируется переходная линейчатая поверхность. Список участков линии разъёма представлен в разделе Основные параметры окна параметров команды. Список содержит информацию о порядковом номере участка, способе построения поверхности и её ширине. Справа от списка расположены кнопки для управления им:

Добавить элемент после текущего
Добавляет новый участок в список после выбранного.

Удалить элемент из списка
Удаляет выбранный участок из списка.

Если система не может построить поверхность с заданными параметрами для участка, проблемный участок выделяется в списке красным цветом.

Параметры участка

В данном разделе можно задать параметры формирования поверхности разъёма для участка, выбранного в списке участков.

В верхней части раздела расположен выпадающий список способов создания поверхности:

Нет
Построение поверхности для участка не происходит. Данный способ может использоваться для пропуска определённых участков линии разъёма.

Плоскость
Для участка строится плоскость заданных габаритов. Данная плоскость вместе с заданными дополнительными параметрами определяют форму и размеры результирующей поверхности разъёма, построенной для участка. Режим доступен в списке только для плоского участка линии разъёма.

Расширение поверхности
Для участка строится поверхность путём расширения поверхностей граней либо матрицы (верхней полуформы), либо пуансона (нижней полуформы).

Выталкивание
Для участка строится поверхность путём выталкивания рёбер участка в заданном направлении на заданную длину.

По траектории
Для участка строится поверхность путём перемещения рёбер участка вдоль заданных направляющих в начале и конце участка.

Под углом к направлению
Для участка строится поверхность смещения под заданным углом к направлению разъёма.

В зависимости от выбранного способа будет отличаться набор доступных параметров в диалоге:

•Нет

Доступны параметры Начало и Конец, которые определяют точки начала и конца участка на линии разъёма соответственно. Если выбранный участок - последний в списке участков, то для него параметр Конец отсутствует, т.к. конец участка совпадает с концом линии разъёма. Если линия разъёма состоит только из одного участка, эти параметры недоступны. В эти поля могут быть выбраны любые 3D элементы, определяющие точку. При необходимости можно создать 3D узел, нажав кнопку 3D узел справа от поля. Для сброса выбора точки нужно воспользоваться  кнопкой Очистить.

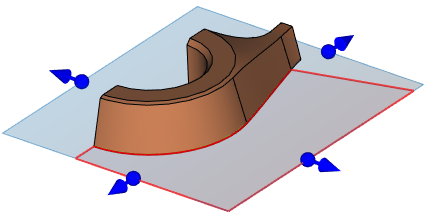

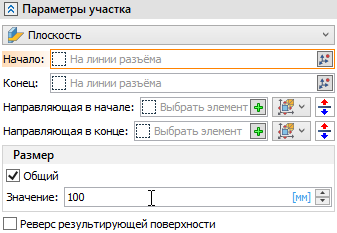

•Плоскость

Кроме параметров Начало и Конец, можно задать Направляющие в начале и в конце участка. Направляющие позволяют определить форму поверхности, построенной для участка. Размеры плоскости могут быть заданы с помощью манипуляторов в 3D окне или вводом значений с клавиатуры. Когда активирована опция Общий, расстояния от сторон плоскости до центра участка равны и задаются одним Значением. При отключении опции становятся доступны поля для ввода значений для каждой стороны индивидуально. Опция Реверс результирующей поверхности меняет направление построения поверхности на противоположное.

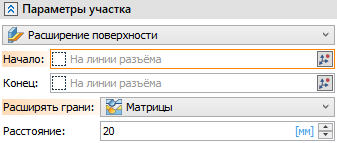

•Расширение поверхности

Как и в других способах, можно задать Начало и Конец участка. Данный способ позволяет выбрать путь формирования поверхности - расширением граней Матрицы или Пуансона. Параметр Расстояние задает величину расширения рёбер линии разъёма.

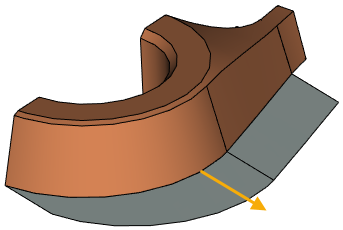

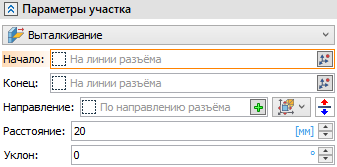

•Выталкивание

Как и в других способах, можно задать Начало и Конец участка. По умолчанию Направление выталкивания рёбер участка совпадает с направлением разъёма пресс-формы. Его можно поменять, задав с помощью произвольного вектора, аналогично тому, как задаётся направление разъёма пресс-формы. Параметр Расстояние задает величину выталкивания рёбер линии разъёма. Параметр Уклон задаёт величину угла наклона поверхности к заданному направлению выталкивания.

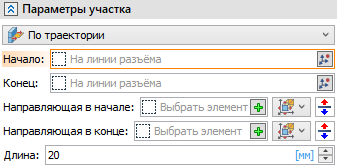

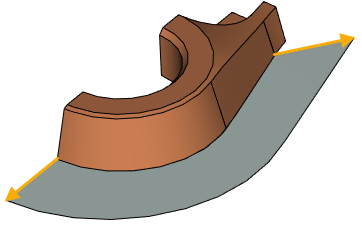

•По траектории

Как и в других способах, можно задать Начало и Конец участка. Направляющие в начале и конце определяют траекторию перемещения рёбер линии разъёма. Направляющие могут быть заданы с помощью произвольного вектора, аналогично тому, как задаётся направление разъёма пресс-формы. Параметр Длина задает величину перемещения рёбер линии разъёма.

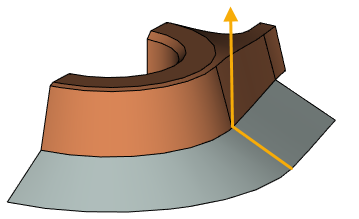

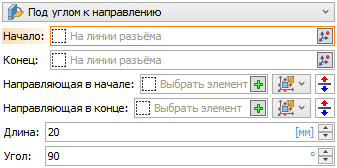

•Под углом к направлению

Направляющие в начале и конце позволяют определить форму поверхности, построенной для участка. Они могут быть заданы с помощью произвольного вектора, аналогично тому, как задаётся направление разъёма пресс-формы. Параметр Длина задает величину перемещения по направлению рёбер линии разъёма. Параметр Угол задаёт величину угла наклона поверхности к заданному направлению.

Опции

В процессе задания и редактирования параметров создаваемой поверхности в 3D окне динамически отображается будущий результат текущей операции. Для ускорения работы динамический просмотр можно отключить, сняв флажок Динамический просмотр. Опция Использовать манипуляторы управляет отображением в 3D окне манипуляторов, которые помогают задавать численные параметры операции.
