Области пресс-формы

Вызов команды:

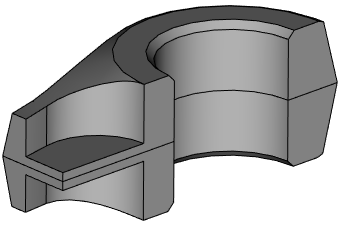

Команда предназначена для определения областей матрицы (верхней части) и пуансона (нижней части) пресс-формы. Исходными элементами являются тела деталей, получаемых литьём или прессованием. Команда рассчитывает оптимальное распределение граней исходных элементов по областям с учётом направления разъёма. После определения областей команда позволяет создать поверхности матрицы и пуансона, а также линию разъёма пресс-формы.

После вызова команды выполните следующие действия:

1.Выберите исходные элементы.

2.Задайте направление разъёма пресс-формы.

3.Укажите минимальный уклон граней (необязательное действие).

4.Запустите расчёт областей пресс-формы и дождитесь его окончания.

5.Ознакомьтесь с результатами расчёта.

6.При необходимости вручную внесите изменения в распределение граней (необязательное действие).

7.Задайте цвета областей (необязательное действие).

8.Укажите, следует ли применить цвета областей к цветам граней исходных элементов (необязательное действие).

9.Укажите, следует ли создать поверхности по областям (необязательное действие).

10.Укажите, следует ли создать линии разъёма (необязательное действие).

11.Завершите ввод с помощью кнопки или <Ctrl>+<Enter>.

Автоменю

В автоменю команды доступны следующие опции:

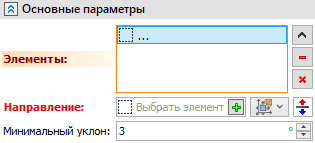

Основные параметры

В данном разделе задаются основные параметры, необходимые для определения областей пресс-формы.

Элементы

После вызова команды необходимо выбрать тела деталей, для которых вы хотите создать пресс-форму. Для этого используется следующая опция автоменю и связанный с ней список Элементы в окне параметров:

Опция и список активируются автоматически после вызова команды, в результате чего можно выбрать желаемый элемент, нажав на нём в 3D окне или дереве модели. По умолчанию после выбора первого элемента команда переходит в режим выбора направления разъёма, но при необходимости потом можно в любой момент снова актировать данную опцию/список вручную для добавления дополнительных элементов. Выбранные элементы добавляются в список Элементы. Строки списка можно выбирать с помощью . Кнопки, расположенные справа от списка, позволяют Развернуть, Свернуть, Очистить список или Удалить элемент из списка (выбранную строку).

Направление

Направление разъёма пресс-формы задаётся с помощью следующей опции автоменю и связанного с ней поля Направление в окне параметров:

Вектор направления может быть задан тремя способами:

•Выбором элемента, способного определить направление;

•Выбором пары элементов, способных определять точку (направление будет считаться от первой точки ко второй);

После выбора первой точки поле Направление превращается в группу из двух полей (Точка 1 и Точка 2) и автоматически активируется поле выбора второй точки. С этими полями также связаны следующие опции автоменю:

•Выбором оси ГСК;

Справа от поля Направление расположен выпадающий список, в котором можно выбрать одну из осей ГСК в качестве направления разъёма.

Вместо выбора имеющегося элемента можно Создать новый с помощью кнопки, доступной в правой части поля. Кнопка открывает выпадающее меню, в котором можно выбрать команду 3D узел, Система координат или 3D отрезок. Выбор команды в меню запускает её. По завершении данной команды система возвращается к команде Области пресс-формы, а созданный элемент автоматически выбирается в поле Направление. Кнопка Развернуть позволяет изменить заданное направление разъёма пресс-формы на противоположное.

Минимальный уклон

Минимально допустимый уклон граней относительно направления разъёма. При автоматическом расчёте областей пресс-формы грани с уклоном меньше указанного не будут распределены по областям.

Расчёт областей пресс-формы

В заголовке окна параметров команды расположена кнопка Расчёт, при нажатии на которую производится анализ граней выбранных элементов.

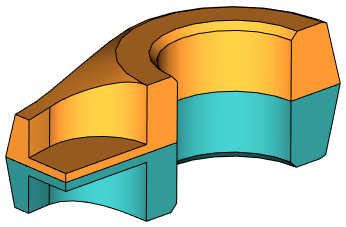

В результате расчёта все грани исходных элементов с уклоном не меньше минимального распределяются по областям Матрицы (верхней полуформы) и Пуансона (нижней полуформы), в зависимости от того, в какую сторону направлен их уклон относительно направления разъёма. Грани с уклоном меньше минимального считаются Неопределёнными. Результаты распределения граней отображаются в разделе Области пресс-формы окна параметров.

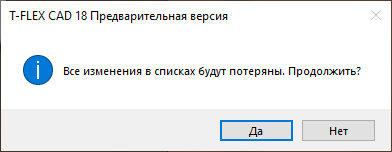

При попытке повторного выполнения расчёта появляется системное сообщение: "Все изменения в списках будут потеряны. Продолжить?"

При выборе варианта Да грани будут заново автоматически распределены по областям, так что текущий состав областей, включая изменения произведенные вручную, будет сброшен. При выборе варианта Нет повторный расчёт отменяется.

Список областей

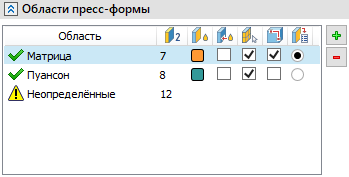

В верхней части раздела Области пресс-формы окна параметров находится список областей. Данный раздел становится доступным только после задания основных параметров. Строки списка можно выбирать нажатием .

По умолчанию есть две стандартные области: Матрица и Пуансон. В нижней части списка также отображается строка Неопределённые, соответствующая граням исходных элементов, не включённым ни в одну из областей. Справа от списка расположены кнопки, позволяющие создавать новые и удалять существующие области:

Добавить область
Создает новую область пресс-формы.

Удалить область
Удаляет выбранную область (неприменимо к строке Неопределённые).

Для каждой из областей в списке отображаются следующие столбцы:

Область
Имя области. Имя любой области можно изменить двойным нажатием (неприменимо к строке Неопределённые).

Число граней
Показывает число выбранных граней для области.

Цвет
Цвет области можно выбрать из списка, как описано в разделе Цвет. Цвет не используется непосредственно для визуализации результатов расчёта, но влияет на результат применения опций, описанных ниже.

Перезадать цвет граней
Если установить флаг в этом столбце, то после выхода из команды с подтверждением изменений граням, входящим в состав области, будет назначен цвет, указанный в столбце Цвет.

Для отображения цветов граней в 3D окне необходимо выбрать стиль отображения Тоновая закраска.

Создать поверхность
Если установить флаг в этом столбце, то после выхода из команды с подтверждением изменений для области создаётся поверхностное тело, полученное сшиванием граней, входящих в состав области. Для этого тела по умолчанию назначается цвет, указанный в столбце Цвет.

Создать границу
Если установить флаг в этом столбце, то после выхода из команды с подтверждением изменений для области создаётся 3D кривая, проходящая по стыкам с соседними областями. Данная кривая предназначена для дальнейшего использования в качестве линии разъёма пресс-формы в команде Поверхность разъёма.

Состав областей

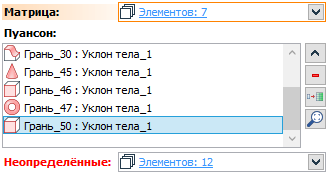

Списки граней, входящих в состав областей, представлены в нижней части раздела Области пресс-формы.

Строки списков можно выбирать нажатием .

С помощью кнопок справа от списков можно Развернуть или Свернуть список, а также вносить изменения в состав областей вручную:

Удалить элемент из списка
Переносит выбранные грани в список Неопределённые.

Перенести в область
При нажатии данной кнопки появляется выпадающее меню со списком доступных областей (по умолчанию - Матрица и Пуансон). Выбранные грани будут перенесены в указанную область. Также можно добавить грани в нужную область, активировав её список граней и выбрав грани в 3D окне. Для активации списка граней нужно нажать на сам список или на название области в списке областей. Активный список подсвечивается оранжевым цветом.

Показать крупнее
Наводит камеру в 3D окне на выбранную грань.

См. также:

•Поверхность разъёма

•Разнимаемость формы
