Разделение на поверхности по граням |

|
Разделение на поверхности по граням |
|
Вызов команды:
Пиктограмма |
Лента |
|---|---|
|
3D Модель > Специальные > Поверхности > Разделение на поверхности по граням Поверхности > Операции > Разделение на поверхности по граням |
Клавиатура |
Текстовое меню |
<3DAS> |
Операции > Поверхности > Разделение на поверхности по граням |
Команда предназначена для создания поверхностей по выбранным граням тел. Операция может быть использована для создания оболочки твёрдого тела.
|
|
Грани тела, по которым создаются поверхности |
Результат создания поверхностей по граням |
После вызова команды выполните следующие действия:
1.Выберите элементы, по которым будут создаваться поверхности.
2.Выберите грани элементов, для которых не нужно создавать поверхность.
3.Завершите ввод с помощью кнопки
или <Ctrl>+<Enter>.
Автоменю
В автоменю команды доступны следующие опции:
|
<Ctrl>+<Enter> |
Закончить ввод |
|
<P> |
|
|
<X> |
Выйти из команды |

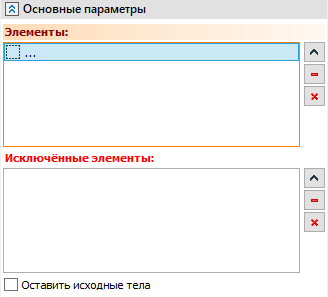

Основные параметры
В данном разделе задаются все параметры, необходимые для создания поверхностей по граням.
Элементы. После вызова команды необходимо выбрать элементы, по которым будут создаваться поверхности. В качестве таких элементов могут быть выбраны грани тел или тела целиком. Если выбрано тело, то поверхности будут созданы для всех его граней. Сразу же после выбора элемента он будет добавлен в список Элементы. Справа от списка расположены кнопки для управления им:
Удалить элемент из списка
Удаляет выбранный элемент из списка.
Очистить
Удаляет все элементы из списка.
Стоит отметить, что для всех выбранных граней создаются отдельные поверхностные тела. Даже если выбрано тело целиком, для всех его граней будут созданы отдельные поверхности.
Исключённые элементы. Если в качестве элемента для создания поверхностей было выбрано тело целиком, то может понадобиться исключение некоторых граней этого тела из процесса создания поверхностей. Для этого нужно добавить лишние грани в список Исключённые элементы. Справа от списка расположены кнопки для управления им:
Удалить элемент из списка
Удаляет выбранный элемент из списка.
Очистить
Удаляет все элементы из списка.
Оставить исходные тела. По умолчанию после создания поверхностей по граням тел эти тела удаляются из модели. Данная опция позволяет вместе с результатом оставить в 3D окне исходное тело. Это может быть полезным, когда нужно иметь одновременно исходные тела и результирующие поверхности.
Опции
При выборе элементов, по которым создаются поверхности, они подсвечиваются в 3D окне. Для ускорения работы подсветку элементов можно отключить, сняв флажок Динамический просмотр.
