Профиль стенки фланца

Команда Фланец позволяет построить фланец, форма стенки которого в плане определена 3D профилем. Данную опцию не нужно путать с командой Фланец по контуру, где профиль задаёт поперечное сечение фланца. Профиль, определяющий форму стенки в плане, должен удовлетворять следующим условиям:

•лежать на поверхности, определяющей форму базового торца заготовки;

•быть замкнутым;

•не иметь самопересечений;

•включать в себя полностью или частично верхнее (в направлении сгиба) ребро базового торца заготовки;

•не пересекать контур базового торца заготовки;

•участок профиля, проходящий по верхнему ребру базового торца заготовки, должен быть только один, т.е. вырезы, прилегающие к этому ребру не допускаются;

•профиль может иметь внутренние контуры не более одного уровня вложенности, по этим контурам будут созданы вырезы.

Под базовым торцом заготовки в данном контексте подразумевается торцевая грань, ребро которой было выбрано в качестве базовой линии сгиба.

Если базовая линия сгиба имеет переменную кривизну, использование профиля для задания формы стенки недоступно.

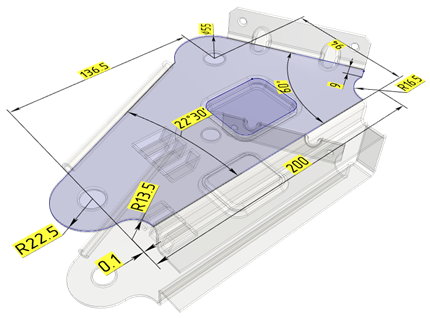

Фланец по пользовательскому 3D профилю

Для создания профиля стенки фланца используйте следующую опцию автоменю:

Опция запускает режим черчения на рабочей плоскости или поверхности, которая совпадает с базовым торцом заготовки. Постройте необходимый профиль с помощью стандартных инструментов черчения и выйдите из режима черчения на рабочей плоскости с подтверждением изменений. В результате созданный профиль будет автоматически выбран в качестве профиля стенки фланца.

Если выбранный профиль не удовлетворяет вышеперечисленным условиям, создание операции невозможно.

Если на поверхности, определяющей форму базового торца заготовки, уже есть 3D профиль, его можно выбрать с помощью следующей опции, не запуская режим черчения на РП:

Если на поверхности, определяющей форму базового торца заготовки, есть несколько 3D профилей, удовлетворяющих вышеперечисленным условиям, то после активации данной опции необходимо выбрать желаемый профиль, нажав на нём в 3D окне или дереве модели.

Если на поверхности, определяющей форму базового торца заготовки, нет 3D профиля, удовлетворяющего вышеперечисленным условиям, то после активации данной опции будет запущено черчение на РП, аналогично предыдущей опции.
