Наклон боковых сторон фланца

Предыдущая страницаВ началоСледующая страница

По умолчанию при создании CreateBendFlange Фланца на основе прямой базовой линии стенка фланца имеет прямоугольную форму, т.е. её длина постоянна на всём протяжении базовой линии, а боковые стороны перпендикулярны этой линии. Чтобы получить стенку в форме трапеции или произвольного четырёхугольника можно задать смещения угловых точек фланца. Смещения задаются путем применения преобразований к точкам с помощью манипуляторов в 3D окне или вводом значений в окне параметров.

Для фланца на основе кривой базовой линии смещения угловых точек недоступны.

Угловые точки фланца отмечены маркерами в виде сфер в 3D окне. Если точка находится в положении по умолчанию, т.е. к ней не применены никакие смещения, маркер красный; в противном случае - бирюзовый. При наведении курсора на маркер появляются манипуляторы преобразований соответствующей точки. Манипулятор в виде зелёной стрелки отвечает за перемещения вдоль длины фланца, манипулятор в виде красной стрелки - за перемещения поперек длины фланца. Направления манипуляторов считаются осями Y и X соответственно локальной системы координат преобразований. Работа с манипуляторами осуществляется аналогично работе с манипуляторами осей ЛСК в команде Transform3DObjects Преобразования. Команды контекстного меню манипулятора позволяют сменить направления осей и перемещать маркер точки вне плоскости стенки фланца, однако фактическая точка всегда остается в этой плоскости (если маркер находится вне плоскости, положение точки определяется нормальной проекцией положения маркера на плоскость). После активации любого манипулятора точки появляется список преобразований, применённых к этой точке. Список преобразований отображается в разделе Преобразования окна параметров, но по умолчанию этот раздел откреплён и выглядит как отдельное окно. Работа со списком преобразований осуществляется так же как в команде Transform3DObjects Преобразования. Чтобы переключиться на другую точку, нажмите её маркер или активируйте один из её манипуляторов.

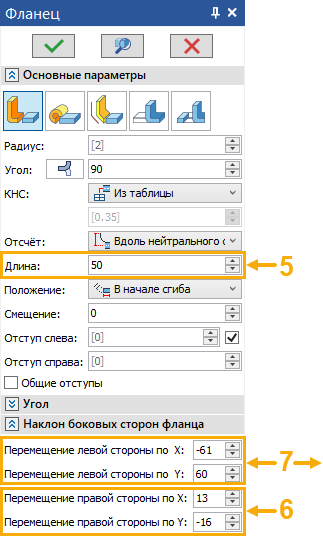

Итоговые смещения обеих точек отображается в окне параметров в разделе Наклон боковых сторон. При ручном вводе значений в данном разделе к точкам применяются обычные перемещения на указанное значение по соответствующей оси.

При наличии смещений угловых точек фактическая Длина фланца отличается от номинальной длины, указанной в его параметрах.

V18_17_FlangeSkew

17S_ManipulatorsSkew

V18_17_FlangeSkewTransformations

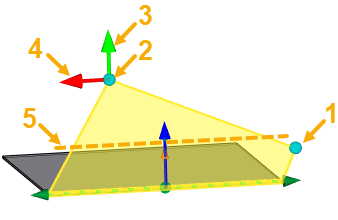

1 - Маркер правой угловой точки

2 - Маркер левой угловой точки

3 - Манипулятор перемещения левой угловой точки по Y

4 - Манипулятор перемещения левой угловой точки по X

5 - Номинальная длина фланца

6 - Итоговые смещения правой угловой точки

7 - Преобразования и итоговые смещения левой угловой точки
