Для создания отбортовки на листовых телах используется операция Отбортовка:
Пиктограмма |
Лента |
|---|---|
|
Листовой металл (3D) > Операции > Фланец > Отбортовка |
Клавиатура |
Текстовое меню |
<SMH> |
Операции > Листовой металл > Отбортовка |
Операция позволяет «приклеивать» к внешнему контуру заготовки фланец выбранного типа. Для создания отбортовки можно выбрать сразу несколько рёбер заготовки, принадлежащих одной грани. Отбортовки могут образовывать замкнутый контур.
В окне параметров команды в разделе Параметры отбортовки доступны следующие типы отбортовки и их параметры:
Закрытая
|
|
|

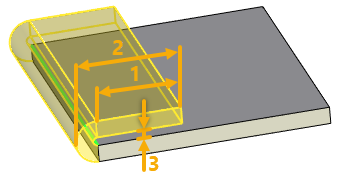

1 - Длина при отключенной опции Касание снаружи 2 - Длина при включенной опции Касание снаружи 3 - Зазор (наследуется из Параметров по умолчанию |
||
Открытая
|
|
|

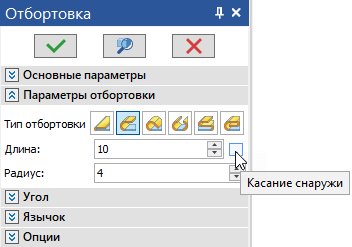

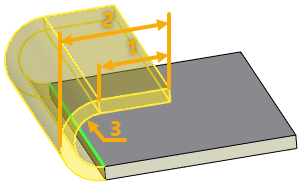

1 - Длина при отключенной опции Касание снаружи 2 - Длина при включенной опции Касание снаружи 3 - Радиус (внутренний) |
||
Каплевидная
|
|
|
1 - Радиус (внутренний) 2 - Угол |
||
Трубчатая
|
|
|
1 - Радиус (внутренний) 2 - Угол |
||
S-Форма
|
|
|

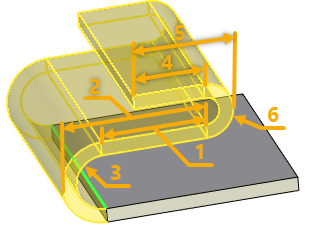

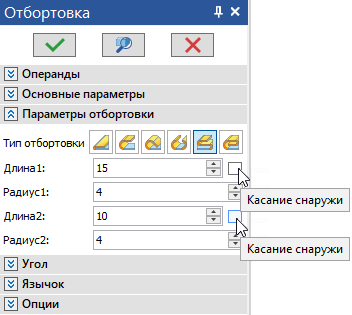

1 - Длина1 при отключенной опции Касание снаружи 2 - Длина1 при включенной опции Касание снаружи 3 - Радиус1 (внутренний) 4 - Длина2 при отключенной опции Касание снаружи 5 - Длина2 при включенной опции Касание снаружи 6 - Радиус2 (внешний) |
||
Двойная
|
|
|

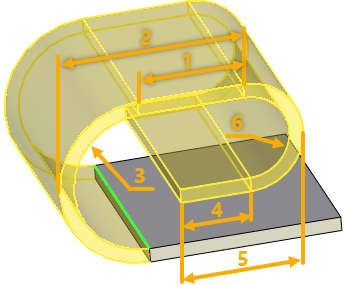

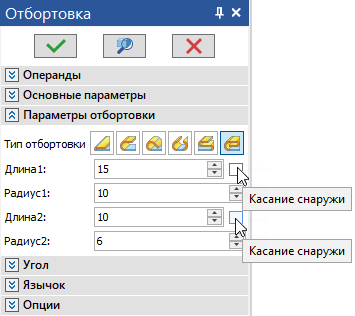

1 - Длина1 при отключенной опции Касание снаружи 2 - Длина1 при включенной опции Касание снаружи 3 - Радиус1 (внутренний) 4 - Длина2 при отключенной опции Касание снаружи 5 - Длина2 при включенной опции Касание снаружи 6 - Радиус2 (внутренний) |
||
Параметры команды
Параметры команды являются общими для команд листового металла и описаны в соответствующем подразделе.
Опции автоменю команды:
|
<Ctrl>+<Enter> |
Закончить ввод |
|
<P> |
Вызов диалога параметров операции |
|
<X> |
Выйти из команды |
|
<F5> |
Предварительный просмотр |
|
<M> |
Добавить рёбра |
|
<A> |
Отменить выбор всех элементов |
Закончить ввод. Построить геометрию по заданным параметрам. В случае если параметров недостаточно – опция неактивна.
Задать параметры элемента. Вызов стандартного диалога параметров команды трёхмерного моделирования.
Выйти из команды. Закрывает команду с отменой заданных параметров.
Предварительный просмотр. Опция включает/выключает стандартную опцию просмотра команд трёхмерного моделирования.
Добавить рёбра. Опция выбора ребра, которое будет определять базовую линию изгиба. Опция активна по умолчанию при входе в команду.
Отменить выбор всех элементов. Отмена выбора всех элементов и очистка окна операндов.
Создание отбортовки
Типичный порядок действий при создании отбортовки.
•Выбрать ребро, задающее базовую линию гибки.
•Указать положение.
•Выбрать тип отбортовки из списка.
•Задать параметры команды, определяющие форму отбортовки.
•Указать параметры ослаблений и смещения, если это необходимо.
•Указать значение зазора, если отбортовка указана для смежных рёбер.
•Если заданные параметры позволяют построить отбортовку, закончить ввод. В противном случае, сменить параметры.
