Список 3D преобразований

После выбора объектов преобразования в окне параметров команды Преобразования отображается список обычных преобразований, применённых к выбранным объектам. Если к объекту применены преобразования сопряжений, то их список отображается отдельно в дополнение к списку обычных преобразований.

Обычные преобразования

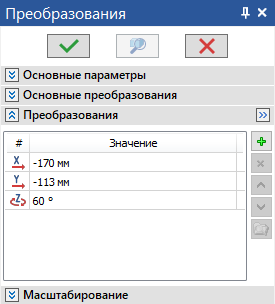

В разделе Преобразования окна параметров команды Преобразования отображается список преобразований, входящих в выбранную группу.

Список имеет два столбца - # и Значение; в первом отображается иконка преобразования, во втором - либо величина преобразования (для преобразований, задаваемых значениями перемещения или поворота), либо тип и имя элемента привязки (для преобразований, задаваемых выбором 3D элементов). Если элемент привязки является геометрическим элементом, то помимо его имени также отображается имя его родительской операции.  Если преобразование имеет как элемент привязки, так и значение, то по умолчанию отображается имя элемента привязки. Для изменения величины преобразования, заданного абсолютным значением, нажмите в поле Значение. Для завершения редактирования значения с сохранением внесённых в него изменений нажмите <Enter> или нажмите за пределами редактируемого поля. Для завершения редактирования значения с отменой внесённых в него изменений нажмите <Esc>.

Преобразование в списке можно выбрать нажатием . Справа от списка располагаются кнопки:

Добавить
После нажатия данной кнопки появляется выпадающее меню, в котором необходимо выбрать вид создаваемого преобразования.

Удалить
Удаляет выбранное в списке преобразование.

Выше и Ниже
Перемещают выбранное в списке преобразование на одну строку вверх или вниз по списку. Преобразования применяются в порядке расположения в списке сверху вниз. При изменении их порядка в списке меняется меняется итоговое положение объекта преобразований.

Перевыбрать геометрическую привязку
Позволяет перепривязать выбранное в списке преобразование к другому 3D элементу того же типа. Нажатие на данную кнопку активирует фильтры выбора объектов необходимого типа, после чего можно выбрать нужный объект в 3D окне. Преобразование перестроится в соответствии с новой привязкой. Тела и проволочная геометрия, которым принадлежат элементы, выбранные в качестве геометрических привязок подсвечиваются в 3D сцене зелёным цветом.

Потомки выбранных для преобразования объектов недоступны для выбора в качестве привязки. Это предотвращает появление рекурсии в модели.

Преобразования можно добавлять и редактировать:

•с помощью манипуляторов;

•с помощью кнопки Добавить;

•с помощью некоторых опций автоменю.

Способы создания преобразований каждого вида описаны отдельно в главе Виды 3D преобразований.

В списке отображаются все виды преобразований, кроме масштабирования. Масштабирование не отображается в списке, т.к. ему посвящен отдельный раздел окна параметров.



Раздел Преобразования, можно открепить от окна Параметры, нажав кнопку в правой части заголовка раздела. В результате содержимое раздела будет отображаться в отдельном окне Преобразования, которое можно свободно перемещать по экрану. Управление этим окном осуществляется аналогично управлению другими служебным окнами. Чтобы вернуть раздел в окно Параметры, закройте отдельное окно Преобразования с помощью .



Преобразования сопряжений

В нижней части окна Параметры команды Преобразования может находиться раздел Преобразования сопряжений. В нём отображается список групп сохранённых преобразований сопряжений при наличии таковых у выбранного объекта. При их отсутствии раздел не отображается. Преобразования сопряжений отображаются только в виде группы без разбивки на отдельные преобразования.

Преобразования сопряжения всегда применяются первыми, независимо от наличия и порядка основных преобразований.

Функционал данного раздела окна параметров команды Преобразования аналогичен функционалу одноимённой вкладки диалога параметров элемента.

Подробная информация о преобразованиях сопряжений и их влиянии на работу команды Преобразования доступна в главе Преобразования сопряжений
