Диалог параметров обозначения сварного шва

Диалог параметров обозначения сварного шва можно вызвать одним из следующих способов:

•по двойному нажатию на обозначении в окне 2D или 3D вида, либо в окне Элементы модели;

•из контекстного меню, вызываемого по нажатию на обозначении в окне 2D или 3D вида, либо в окне Элементы модели;

•из динамической панели, отображаемой при выборе обозначения в окне 2D или 3D вида

•из автоменю команды Обозначение сварного шва .

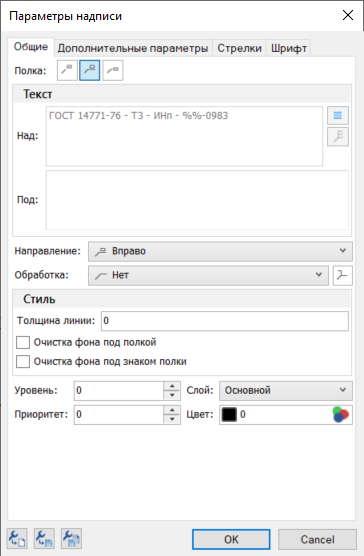

Диалог называется Параметры надписи и имеет следующие вкладки:

•Общие
Содержит тот же набор параметров, что вкладки Основные параметры и Стиль окна параметров команд Обозначение сварного шва и Надпись.
Кроме того, позволяет задать Уровень, Приоритет, Слой и Цвет.

•Дополнительные параметры
Содержит тот же набор параметров, что и вкладка Дополнительные параметры окна параметров команд Обозначение сварного шва и Надпись.

•Стрелки
Содержит тот же набор параметров, что и вкладка Стрелки окна параметров команд Обозначение сварного шва и Надпись.

•Шрифт
См. главу Параметры шрифта аннотаций и элементов оформления.

Кроме того, в нижней части диалога независимо от активной вкладки отображается флаг По умолчанию. Если его установить, параметры выбранного элемента будут применяться по умолчанию в команде Надпись. На команду Обозначение сварного шва параметры по умолчанию, установленные таким способом, не распространяются.

См. также:

•Обозначение сварного шва

•Надпись

•Параметры по умолчанию

•Задание параметров элемента

•Копирование параметров 2D элементов
