Надпись

T-FLEX CAD позволяет создавать надписи различных типов (см. Типы надписи). Основные типы надписи создаются с помощью отдельных режимов общей команды Надпись и имеют одинаковый набор параметров и принцип построения, отличаясь только параметрами полки. Для каждого режима доступны свои способы вызова команды, перечисленные в описании соответствующего типа надписи.

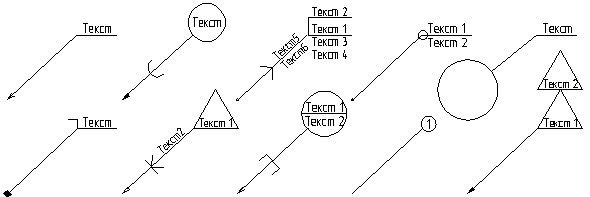

Надпись служит для оформления множества различных элементов чертежа - задание позиций спецификации, указание мест клеймения, маркировки и т.д. Надпись можно создавать на чертеже, на активной РП или в пространстве 3D модели. Обычно надпись состоит из двух частей: линии выноски (стрелки) и полки. При необходимости можно создавать надписи, содержащие сразу несколько стрелок, в том числе ломанных, и несколько полок.

INS_7

При создании надписи в 2D окне или в режиме черчения на рабочей плоскости после вызова команды выполняются следующие действия:

1.Задать желаемый набор опций, определяющих принцип работы команды;

2.Выбрать тип надписи.

3.Задать форму и расположение стрелок надписи;

4.Задать параметры каждой из стрелок;

5.Задать параметры полки в соответствии с выбранным типом надписи;

6.Задать параметры стиля надписи;

7.Задать параметры шрифта;

8.Закончить ввод с помощью кнопки или <Ctrl>+<Enter> .

Обязательными являются лишь задание начального и конечного узлов основной стрелки. Если отключена опция Создавать автоматически, обязательным также является подтверждение ввода. Остальные шаги опциональны.

Окно параметров

Независимо от выбранного типа надписи, окно параметров команды содержит следующие разделы:

•Тип

•Основные параметры
Содержимое данного раздела зависит от типа надписи (см. описания типов).

•Дополнительные параметры (только для 3D)
Содержит инструменты задания ориентации надписи и опцию фиксации размера шрифта и стрелок.

•Стрелки

•Стиль

•Ассоциации (только для 3D)

•Опции

Автоменю

При задании положения узлов стрелки в автоменю команды доступен специфический набор опций, описанный в главе Форма и расположение стрелок надписи, а также следующие опции, общие для большинства команд создания 2D элементов:

	<Ctrl>+<Enter>	Закончить ввод
	<P>	Установить параметры надписи
	<Alt>+<P>	Скопировать параметры с существующего элемента
	<Esc>	Выйти из команды

Копирование параметров надписи не копирует её текст.

После задания положения конечного узла основной стрелки команда по сути переходит в режим редактирования надписи с таким же набором опций, как при выборе одной надписи в команде редактирования. В процессе редактирования положения узлов стрелок и добавления дополнительных узлов с помощью манипуляторов одновременно доступны оба набора опций автоменю.

Создание надписи в 3D окне вне режима черчения на РП имеет ряд особенностей, но в целом осуществляется аналогично описанному выше.

Для обозначения позиций на сборочном чертеже, линий сгибов листового металла и сварных швов также доступны отдельные команды.

Основные части надписи

10S_LeaderParts18
