Размер шрифта и стрелок аннотаций и элементов оформления

При создании и редактировании любой аннотации в её параметрах можно задать размер шрифта и стрелок. Значения размеров шрифта и стрелок по умолчанию наследуются из параметров документа:

•шрифт 3D аннотаций - Параметры документа > Документ > 3D > Элементы оформления > Шрифт > Размер;

•шрифт 2D аннотаций - Параметры документа > Страница > Шрифт;

•размер стрелок 2D аннотаций - Параметры документа > Страница > Линии > Стиль линий > Размер стрелок (окончаний).

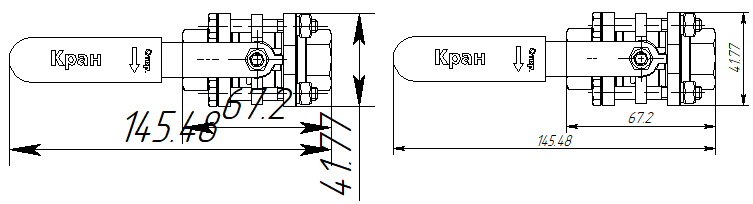

Значения, унаследованные из параметров документа, отображаются в параметрах аннотации в квадратных скобках и сохраняют связь с параметрами документа после создания аннотации. На панели Вид доступны команды, позволяющие быстро Увеличить или Уменьшить размер шрифта и стрелок в параметрах документа и, соответственно, у всех аннотаций, наследующих значения оттуда. Если отредактировать значение размера в параметрах аннотации, оно теряет связь с параметрами документа, что легко заметить по отсутствию квадратных скобок.

В результате применения вышеуказанных команд размер шрифта и стрелок увеличивается для размеров, надписей, текстов, допусков формы и расположения поверхностей, обозначений шероховатости, технических требований, таблицы исполнений, обозначений выносных видов на текущей странице чертежа или в 3D модели, в зависимости от того, в каком окне вызвана команда. Для обозначений видов по стрелке, разрезов и сечений данные команды влияют только на размеры стрелок, тогда как размер шрифта остаётся неизменным. Шрифт заголовков видов и основной надписи также не меняются.



Для 3D аннотаций размеры шрифта и стрелок задаются в единицах измерения длины, установленных для 3D модели (Параметры документа > Документ > 3D > Единицы > Длина). По умолчанию при отображении аннотаций в 3D окне эти размеры соблюдаются относительно размеров прочих элементов модели. Т.е. при приближении/отдалении камеры шрифт и стрелки аннотаций визуально увеличиваются/уменьшаются соответствующим образом. При работе с большими моделями это может быть неудобным. В таком случае можно включить альтернативный режим отображения с помощью команды Автомасштабирование аннотаций, которая доступна на панели Вид. В этом режиме размер шрифта и стрелок аннотаций соблюдается относительно размеров экрана и не зависит от положения камеры. Размеры в обоих режимах совпадают, когда масштаб камеры соответствует реальному размеру.
