Разместить технические требования на текущем виде

Вызов команды:

Команду также можно вызвать из панели инструментов в служебном окне Технические требования.



При вызове команды на текущей странице документа размещаются все технические требования, применимые к этой странице. Применимость требований к страницам управляется флагами в окне Технические требования.

В текущей версии размещение тех. требований возможно только на страницах типа Обычная или 3D.
Размещение на странице типа Обычная позволяет отображать технические требования на чертеже.
Размещение на странице типа 3D позволяет отображать технические требования в 3D окне путем вывода содержимого страницы поверх изображения 3D модели с помощью опции Выводить страницу в параметрах пользовательской сцены.
Размещение на страницах типа Рабочая плоскость планируется добавить в будущих версиях.

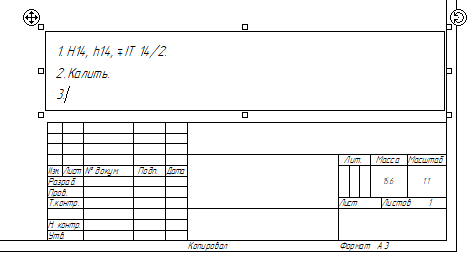

Требования размещаются на странице в виде параграф-текста, положение и размер области которого определяются шаблоном основной надписи. Поэтому размещение требований возможно только после создания основной надписи. До этого момента команда размещения недоступна.

После размещения требований созданный таким образом параграф-текст можно редактировать, как описано в разделе Редактировать технические требования на текущем виде. При этом он сохраняет двухстороннюю ассоциативную связь с общим списком требований документа.
