Параметры документа > Страница > Шрифт

Данная вкладка задаёт параметры шрифта аннотаций на текущей странице чертежа, если они не заданы в параметрах самих аннотаций. Если в параметрах аннотации на вкладке Шрифт значение параметра отображается в квадратных скобках, то оно берётся из параметров документа; если значение отображается без квадратных скобок, то оно определяется параметрами конкретной аннотации.

Вкладка Шрифт в параметрах документа содержит следующие группы параметров:

•Шрифт;

•Размер;

•Прочее.

Аналогичная вкладка также доступна для 3D аннотаций (Параметры документа > Документ > 3D > Элементы оформления > Шрифт).

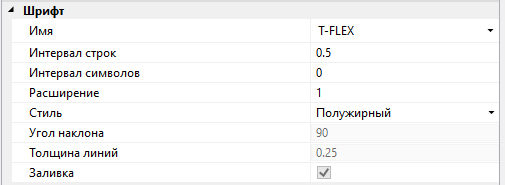

Шрифт

Имя. Данный параметр задаёт имя и тип шрифта, который используется для создания текстовых объектов. T‑FLEX CAD позволяет использовать два типа шрифтов: шрифты TrueType, которые являются стандартными для Windows и векторные шрифты формата SHX. В меню шрифтов шрифты формата TrueType и SHX различаются иконкой, расположенной слева от названия.

Интервал строк. Расстояние между двумя соседними строками многострочного текста. Интервал строк задаётся в относительных единицах. Для расчёта абсолютного значения интервала строк необходимо умножить данный параметр на высоту шрифта.

Интервал символов. Определяет дополнительный интервал между соседними символами в строке. Значение параметра является также относительным. Для получения абсолютного значения дополнительного интервала необходимо умножить данный параметр на высоту шрифта.

Расширение. Задаёт коэффициент масштабирования ширины символа шрифта. Можно задать любое расширение, исключая значение 0.

Стиль (TrueType) Способ начертания символов. Данный параметр является стандартным для шрифтов Windows и может принимать значения принятые в Windows (обычный, полужирный, курсив, полужирный курсив).

Масштаб индексов. Задаёт масштабный коэффициент для расчёта размера шрифта предельных отклонений размеров и других индексов (надстрочный и подстрочный тексты) относительно размера основного текста.

Угол наклона (SHX). Этот параметр задаёт угол наклона шрифта. Задать можно любой угол наклона, исключая значения 0, 180, 360 и т.д. Нормальный (вертикальный) шрифт имеет угол наклона 90 градусов.

Толщина линий. Данный параметр устанавливает толщину контурных линий.

Заливка шрифта. Если установлен этот параметр, то заливаемые шрифты выводятся заполненными цветом, в противном случае они выводятся в виде контуров.

Параметры Угол наклона, Толщина линий и Заливка шрифта влияют только на векторные шрифты формата SHX.

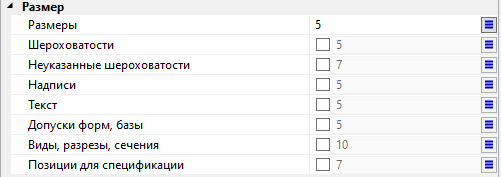

Размер

В данной группе параметров можно задать вертикальный размер шрифта по прописным буквам (например, высота символа «А») для аннотаций различных типов (Размеры; Шероховатости; Неуказанные шероховатости; Надписи; Текст; Допуски форм, базы; Виды, разрезы, сечения; Позиции для спецификации). Значение размера можно ввести с клавиатуры или выбрать из стандартного ряда размеров с помощью кнопки , расположенной в правой части поля ввода.

По умолчанию вручную задаётся только размер шрифта Размеров, а для остальных элементов параметры рассчитываются автоматически пропорционально размеру шрифта размеров, исходя из стандартных соотношений. При необходимости можно вручную задать размер шрифта для каждого типа элементов, установив флаги в левой части соответствующих полей ввода.

Команды Увеличить шрифт и Уменьшить шрифт, доступные на панели Вид, позволяют быстро уменьшить или увеличить все параметры данной группы на одну ступень стандартного ряда размеров.

Прочее

В данной группе параметров можно задать относительные размеры тех элементов, которые обычно выполняются отличным от основного шрифта размером.
