Шероховатость |

|
Шероховатость |
|
Вызов команды:
Пиктограмма |
Лента |
|---|---|
|
3D модель > Дополнительно > Шероховатость Чертёж > Оформление > Шероховатость Сборка > Дополнительно > Шероховатость Аннотации > Шероховатость > Шероховатость Листовой металл (2D) > Оформление > Шероховатость Листовой металл (3D) > Дополнительно > Шероховатость Поверхности > Дополнительно > Шероховатость Сварка > Дополнительно > Шероховатость Коммуникации > Дополнительно > Шероховатость Примитив > Дополнительно > Шероховатость Замечания > Замечания > Шероховатость Рабочая плоскость > Оформление > Шероховатость |
Клавиатура |
Текстовое меню |
<RO> |
Чертёж > Шероховатость |
Команда позволяет создавать обозначения шероховатости поверхностей.
Для создания обозначения шероховатости необходимо после вызова команды задать положение обозначения на чертеже или в 3D сцене. Создание обозначения на чертеже автоматически завершается после указания его положения. Создание обозначения в 3D сцене необходимо завершить, нажав
в любом месте 3D окна или воспользовавшись следующей опцией автоменю:
|
<Ctrl>+<Enter> |
Закончить ввод |
В процессе создания обозначения шероховатости его параметры можно в любой момент задать в окне параметров.
В автоменю команды, помимо вышеупомянутой опции завершения ввода, доступны опции, задающие положение обозначения на чертеже или в 3D сцене, а также следующие опции, общие для всех команд создания 2D элементов:
|
<P> |
|
|
<Alt>+<P> |
|
|
<F4> |
|
|
<Esc> |
Выйти из команды |

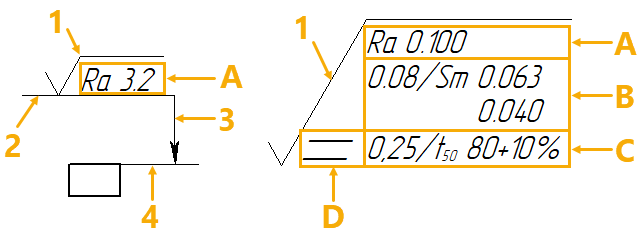

Основные части обозначения шероховатости
1 - знак 2 - выносная полка 3 - стрелка 4 - выносная линия |
A - высотный параметр B - шаговый параметр C - относительная опорная длина D - направление неровностей |
Манипуляторы
При выборе обозначения шероховатости в 3D сцене, а также при наведении курсора на обозначение шероховатости на чертеже, отображаются манипуляторы. Нажав на манипуляторе можно быстро изменить положение обозначения. Подробнее см. Манипуляторы шероховатости.
Неуказанная шероховатость
Для создания обозначения неуказанной шероховатости с автоматическим позиционированием в соответствии с выбранной основной надписью доступна отдельная команда.
Основные темы в этом разделе:
•Диалог параметров шероховатости
