Простановка позиции

Вызов команды:

Команда также доступна на панели инструментов в окне Состав изделия.

Команда предназначена для нанесения позиций сборочного чертежа.

После вызова команды в автоменю находятся три опции:

Если пиктограмма находится в нажатом состоянии, то на экране появляется окно Состав изделия.

Существует два способа простановки позиций после вызова команды:

1)Нужно выбрать запись в окне Состав изделия. Появится полка надписи, относящаяся к этой записи. Соответствующий ей фрагмент подсвечивается в 2D и в 3D окне. Затем нужно выбрать точки привязки полки надписи в одном из окон.

Номер позиции выбранной записи заносится в поле Текст в окне параметров надписи автоматически.

Подробное описание создания надписи можно найти в разделе Надписи.

Параметры По умолчанию для обычных надписей, позиций состава изделия и обозначения линий сгиба хранятся в системе раздельно.

2) Во втором случае необходимо выбрать объект на чертеже. Появится полка надписи, которая соответствует записи об этом объекте, для неё нужно указать расположение. В данном случае отображение окна Состав изделия не является обязательным.

Команда Проставить позиции обеспечивает связь между записью состава изделия и проставленной на чертёж надписью позиции (полкой надписи).

Это значит, что при любых изменениях сборочного чертежа или состава состава изделия, которые приводят к изменению номеров позиций, позиции, проставленные на сборочном чертеже, будут изменяться автоматически, при обновлении.

Автоматическая расстановка позиций

Опция Обозначить все позиции предназначена для множественной простановки позиций на чертеже. После её активации в автоменю команды появляются следующие опции:

Опция позволяет выровнять полки надписей после их создания (см. ниже).

Опция позволяет создать надписи без стрелок. Полки надписей будут привязаны к центру связанного с записью в составе изделия объекта.

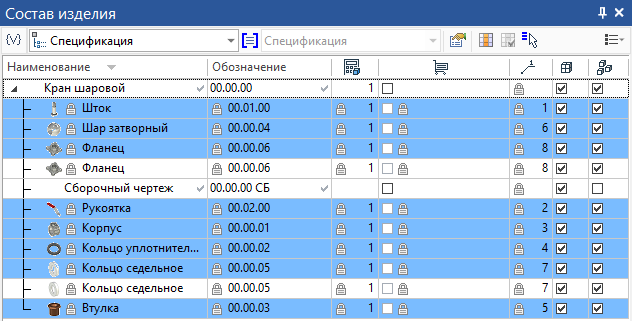

Опция позволяет выбрать все сразу все записи состава изделия для простановки позиций.

Если в момент простановки позиций активна какая-либо проекция, надписи создаются только на этой проекции. В противном случае, надписи создаются на всех проекциях, на которых виден объект, связанный с выбранной записью состава изделия.

Опция сбрасывает выбор записей состава изделия .

После выбора необходимых записей состава нажмите .

Если опция Групповое выравнивание полок выключена, выноски будут созданы сразу; в противном случае, предварительное изображение создаваемых выносок начнёт динамически перемещаться за курсором, а в автоменю появятся следующие опции:

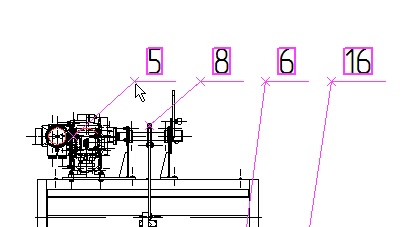

Опции По горизонтали и По вертикали являются взаимоисключающими. В зависимости от выбранной опции, точки начала полок создаваемых надписей будут располагаться вдоль горизонтальной или вертикальной линии, проходящей через положение курсора.

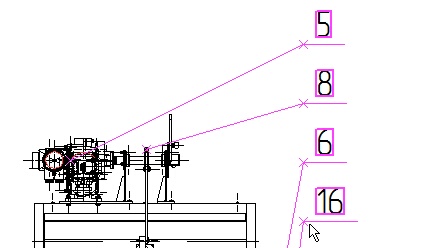

Опция позволяет последовательно переключаться между возможными направлениями полок надписей: горизонтально вправо, вертикально вверх, горизонтальной влево, вертикально вниз.

Опция позволяет переключать расположение дополнительных полок относительно основной полки: вверху или внизу.

При автоматической простановке позиций начальная точка стрелки надписи располагаются в середине охватывающего прямоугольника соответствующего фрагмента.

Все создаваемые надписи перемещаются за курсором мыши. Зафиксировать их положение можно нажатием .  После фиксации положения создание текущих надписей завершается и команда возвращается в начальное состояние.

По умолчанию надписи, создаваемые данной командой, используют параметры обычных надписей кроме типа окончания стрелки (используется точка) и приоритета (используется 127). В случае, если выбранному фрагменту соответствуют несколько позиций спецификации, формируется надпись с несколькими полками.

Выбор произвольной ячейки состава изделия

Существует возможность вывести на полку надписи содержимое произвольной ячейки состава изделия. Для этого используется опция Выбрать колонку для связи с надписью. Опция появляется на панели инструментов в окне Состав изделия при входе в команду Проставить позиции.

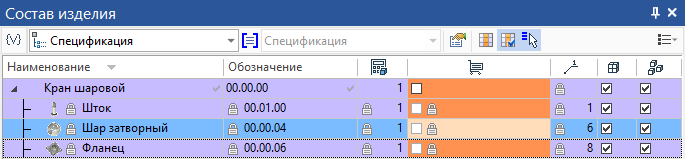

После вызова опции система ожидает выбора колонки состава изделия. После нажатия выбранная колонка подсветится и  на панели инструментов в окне Состав изделия включится режим Использовать выбранную колонку для связи с надписью. Следующим шагом надо выбрать строку состава изделия и содержимое соответствующей ячейки будет выведено на полку надписи.

Выбранная колонка запоминается. Вы можете отключить опцию (подсветка столбца пропадет) и продолжить простановку позиций обычным способом, а при необходимости снова включить связь с выбранным столбцом. Тогда следующая надпись будет связана с выбранной ячейкой этого столбца.

Дополнительные полки

Для того чтобы создать сразу несколько полок надписей нужно выбрать опцию Выбрать несколько записей. Опция появляется на панели инструментов в окне Состав изделия при входе в команду Проставить позиции. После этого нужно выбрать те записи состава изделия, позиции которых будут добавлены в надпись.

Вы можете добавить полки для уже существующей надписи чертежа для простановки дополнительных позиций. Для этого укажите курсором мыши на полку надписи, нажмите и выберите пункт Изменить в появившемся автоменю.

После этого выберите запись в окне состава изделия, в окне параметров надписи перейдите на закладку Дополнительные полки и с помощью кнопки добавьте новую полку.

Изменить порядок следования полок надписи можно с помощью кнопок и . Удалить полку позволяет кнопка .

Для изменения позиции на уже существующей полке выберите её и укажите другую запись в окне Состав изделия.

Список дополнительных полок включает и основную полку надписи. Её удалять нельзя.

Символы «{{ }}» означают, что надпись связана со составом изделия и обновляется в соответствии с ней. Если удалить эти символы, то связь разорвётся.

Прозрачный вызов команды простановки позиции

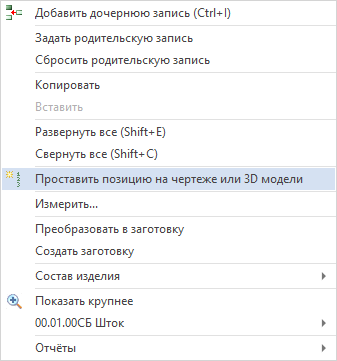

Команда Проставить позицию на чертеже или 3D модели доступна для вызова в контекстном меню для выбранной в составе изделия записи.

Кроме того, команда автоматически запускается при перетаскивании записи из окна Состав изделия в рабочее окно документа (использование механизма Drag’n’Drop). Выберите запись в составе изделия и переместите курсор мыши с нажатой в 2D или в 3D окно - запустится команда создания надписи с номером позиции выбранной записи.
