Соединение по точкам

Вызов команды:

Команда Соединение по точкам позволяет создавать соединения по имеющимся одиночным точкам или массивам точек соединения.

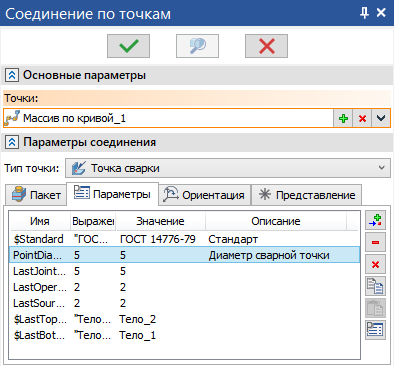

Создаваемый в результате объект дерева модели, содержит информацию о различных параметрах соединения. Набор параметров по умолчанию определяется указанным типом точки и задаётся в редакторе типов соединений. При необходимости можно добавить пользовательские параметры непосредственно для конкретного соединения.

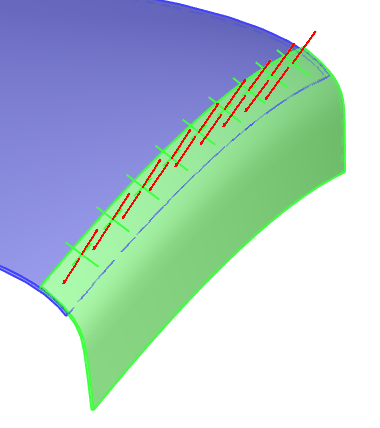

Соединяемые тела можно указать вручную или определить автоматически с учётом желаемых допусков и максимальной глубины соединения.

Дополнительно при создании соединения можно автоматически выполнить отверстия под крепеж в соединяемых элементах и/или расставить в сборке 3D фрагменты крепежных изделий. Для этого необходимо указать желаемый крепежный набор и включить  в параметрах соединения опции Размещать крепеж и/или Размещать отверстия. Наборы создаются заранее с помощью команды Крепёжный набор.
