Крепёжный набор

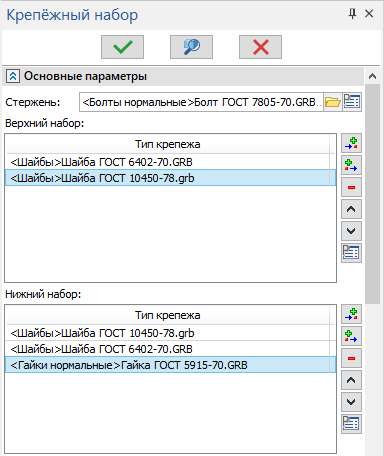

Вызов команды:

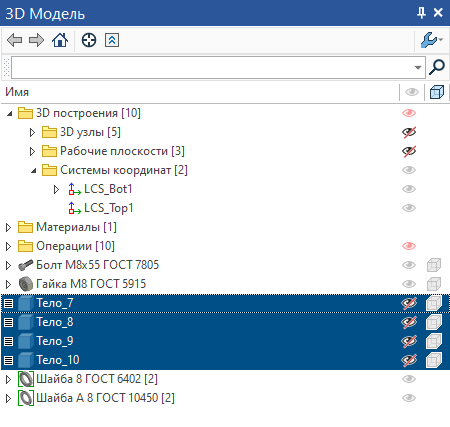

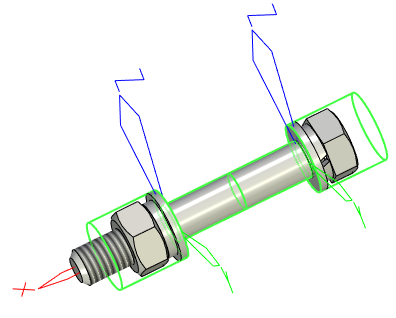

Команда Крепежный набор предназначена для создания набора крепежных и вспомогательных элементов, используемых в соединительных швах. Крепежный набор представляет собой сборку, которая содержит:

•3D фрагменты крепежных изделий;

•тела, определяющие размеры отверстий под крепеж (параметры отверстий могут быть разными в начале, конце и середине пакета), включая зенкование/цекование;

•коннекторы, определяющие начало и конец пакета;

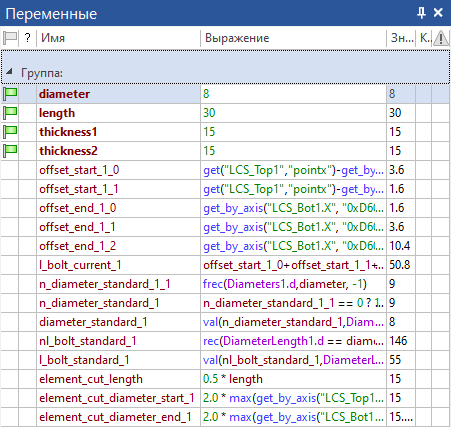

•набор внешних переменных набора, связанных с переменными крепежных изделий, коннекторов и тел.

После создания набора его необходимо сохранить в отдельном файле. Этот файл затем можно использовать в команде Соединение по точкам.
