Сопряжения и степени свободы в 3D окне

Предыдущая страницаВ началоСледующая страница

По умолчанию сопряжения и степени свободы не видны в 3D окне. При необходимости их отображением можно управлять с помощью команды ViewHideConstraints Погасить/показать сопряжения, доступной на панели Вид.

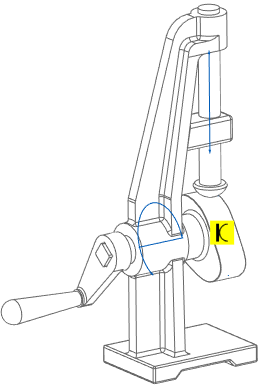

21S_DOF01 21S_DOF02

Возможность отображения сопряжений в 3D окне появилась в 18 версии системы. Для отображения сопряжений в сборках, выполненных в предыдущих версиях T-FLEX CAD, необходимо дополнительно выполнить полный пересчёт.

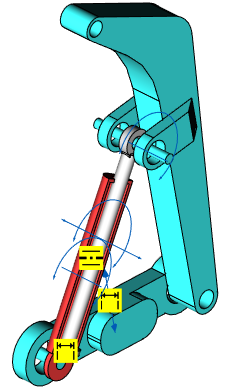

Сопряжения показываются в виде стрелок, соединяющих сопряжённые элементы. В центре стрелки отображается иконка, соответствующая типу сопряжения:

Constraint3DFix Фиксация;

Constraint3DCoincidence Совпадение;

Constraint3DParallel Параллельность;

Constraint3DPerpendicular Перпендикулярность;

Constraint3DTangent Касание;

Constraint3DCoAxis Соосность;

Constraint3DDistance Расстояние;

Constraint3DAngle Угол;

Constraint3DFixture Соединение;

Constraint3DGear Колёса (угловые скорости);

Constraint3DScrew Винт (колесо - рейка);

Constraint3DSheave Отношение линейных скоростей.



При включённом отображении сопряжений отображаются также степени свободы фрагментов. Степени свободы показываются в виде стрелок, указывающих направления, в которых тело может перемещаться и вращаться.

21S_DOF2

Цвет стрелок сопряжений и степеней свободы определяется цветом, установленным для декораций в установках системы (ApplicationOptionsУстановки > Цвета > 3D манипуляторы и декорации > Декорации (просмотр)).

Размер стрелок линейных перемещений определяется размером, установленным для стрелок 3D кривых и профилей в параметрах документа (DocumentPropertiesПараметры документа > Документ > 3D > Элементы оформления > Вид > Размер > Стрелки).

После изменения цвета/размера стрелок может потребоваться выполнить полный пересчёт, чтобы изменения вступили в силу.
