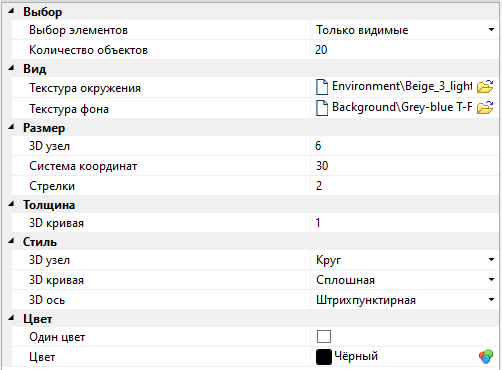

Параметры документа > Документ > 3D > Вид

Выбор

Выбор элементов

Режим выбора элементов нажатием в 3D окне:

•Все
Для выбора доступны как видимые элементы модели, так и скрытые тем или иным способом (погашенные элементы; элементы на невидимых слоях; элементы, уровень которых не попадает в текущий интервал видимости). При этом подавленные элементы выбрать нельзя.

•Только видимые
Для выбора доступны только видимые элементы модели,

Количество объектов
Максимальное количество элементов, отображаемых в подсказке по выбору. Если количество элементов под курсором, соответствующих активным фильтрам, превышает значение данного параметра, в подсказке будут отображены элементы, ближайшие по направлению взгляда.

Вид

Текстура окружения

Файл изображения, содержащий рисунок текстуры. Данный параметр позволяет виртуально окружить объекты модели трёхмерным изображением, которое будет отражаться в гранях модели. Для задания такой текстуры используется формат hdr. На визуальные свойства материала при использовании текстуры окружения большое влияние оказывают параметры материала Глянец и Отражение. В случае если эти параметры имеют нулевые значения, окружающая текстура на внешний вид модели влияния не оказывает.

Текстура окружения может также задаваться в команде Параметры 3D окна либо методом перетаскивания файла текстуры из Проводника Windows в 3D окно. Во всех окнах 3D модели применяется одна и та же текстура окружения. Применение текстуры в конкретном окне  может быть отключено с помощью команды Параметры 3D окна.

Текстура фона

Файл изображения, содержащий рисунок текстуры фона 3D окна. Для задания текстуры можно использовать файлы форматов bmp, jpg, jpeg, gif, tga, tif, tiff, png.

Текстура фона может задаваться также в команде Параметры 3D окна либо методом перетаскивания файла растрового изображения из Проводника Windows в 3D окно. Во всех окнах 3D модели используется одна и та же текстура фона. Применение текстуры в конкретном окне может быть отключено с помощью команды Параметры 3D окна.

Размер

В данной группе параметров задаются размеры по умолчанию для 3D узлов (в пикселях), систем координат и стрелок направления 3D кривых/профилей (в единицах измерения длины).

Толщина

В данной группе параметров задаётся толщина по умолчанию для 3D кривых (в пикселях).

Стиль

3D узел

В выпадающем списке можно выбрать значок 3D узлов по умолчанию.

Слева направо: Круг, Квадрат, Треугольник, Звезда, Плюс, Крест, Куб, Тетраэдр



3D кривая

В выпадающем списке можно выбрать тип линии 3D кривых по умолчанию.

3D ось

В выпадающем списке можно выбрать тип линии 3D осей по умолчанию.

Параметры задаваемые в группах Размер, Толщина и Стиль применяются ко всем элементам указанных типов, кроме тех, размер, толщина и стиль которых были заданы пользователем индивидуально. Если в диалоге/окне параметров элемента значение соответствующего параметра отображается в квадратных скобках, значит оно наследуется из параметров документа. Чтобы отображение таких элементов обновилось в соответствии с измененными параметрами документа, обновите элементы или выполните полный пересчёт.

Цвет

Один цвет

При установке этого параметра задаётся режим отображения всех 3D элементов модели одним цветом, отличным от их собственных установок.

Цвет

Определяет цвет всех 3D элементов модели при установленном режиме отображения модели одним цветом.
