Связь 2D и 3D аннотаций

Например, если какой-то размер между гранями или размер на цилиндрической грани (радиус или диаметр) имеет допуск или дополнительные текстовые строки, то при построении размера на чертеже при выборе соответствующих линий на проекции эта информация будет автоматически передаваться размеру на 2D проекции. То же самое происходит при простановке обозначения шероховатости на грань – в случае создания обозначения шероховатости на соответствующих линиях изображения 2D проекции, параметры шероховатости будут взяты с 3D модели. Подробнее см. Связь размеров в 3D сцене с размерами на чертеже и Связь шероховатости в 3D сцене с шероховатостью на чертеже.

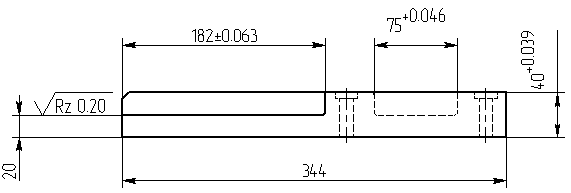

Передача данных из 3D размеров на 2D проекцию может осуществляться и прямым «проецированием» размеров из 3D пространства на 2D проекцию. При этом система сама определяет, какие из существующих в 3D модели размеров можно «перенести» на текущую 2D проекцию. Пользователю остаётся только выбрать, какие из предложенных системой размеров он хотел бы проставить на данной 2D проекции. Подробнее см. Проецирование 3D аннотаций.
