Отображение в пространстве 3D модели аннотаций, созданных на РП

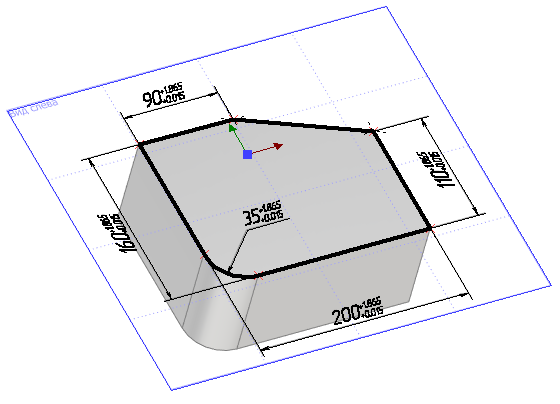

Чтобы отобразить в 3D сцене аннотации, созданные на рабочей плоскости, необходимо в диалоге параметров рабочей плоскости установить флаг Показывать элементы оформления в 3D окне.



Для удобства данный флаг также доступен в контекстном меню рабочей плоскости: Дополнительно > Показать элементы оформления.

Значения размеров, отображаемых таким способом, можно менять, не заходя в режим черчения на активной РП. Их можно использовать для изменения параметров изображения на странице рабочей плоскости и, соответственно, созданных на его основе 3D элементов (профилей, операций и т.д.). По 2D аннотациям на РП, отображаемым в 3D, можно автоматически создавать аналогичные аннотации на проекциях, так же как и по 3D аннотациям, при условии, что рабочая плоскость параллельна плоскости проецирования.
