Привязка 3D аннотаций к линиям сечения

В качестве опорной геометрии при создании аннотаций в 3D можно выбирать не только существующие элементы модели, но также рёбра и вершины, образованные пересечением тел модели с плоскостями сечения. Такие рёбра и вершины отображаются в 3D окне при применении сечения, но не являются частью фактической топологии 3D модели. При входе в команду создания аннотации в 3D окне с применённым сечением становятся доступными для выбора временные элементы, соответствующие таким рёбрам и вершинам:

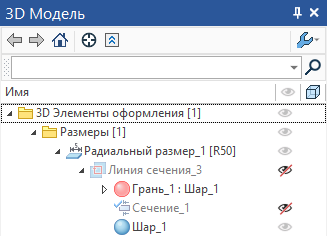

•для рёбра создаётся 3D кривая по пересечению соответствующей грани тела и 3D сечения. Таким кривым автоматически назначается имя "Линия сечения".

•для вершины создаётся вершина 3D кривой по пересечению, аналогичной кривым, создаваемым для виртуальных рёбер.

При создании аннотации эти временные элементы будут сохранены в модели и станут доступными независимо от применённого сечения. При выходе из команды без создания аннотации временные элементы не сохраняются.
