Создание геометрии по результатам измерения

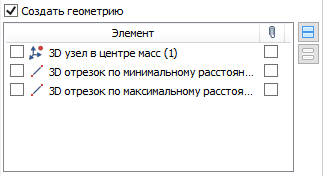

С помощью команды Измерить можно создать геометрические объекты модели (3D узлы и 3D отрезки) по результатам измерения. Для этого необходимо установить флаг у опции Создать геометрию. После активации опции ниже появляется список геометрических объектов, которые могут быть созданы на основе результатов измерения

3D узел может быть создан:

•в начальной и конечной точках кривой или профиля (незамкнутого);

•в центре масс тела, массива, кривой и т.д.;

•в начальной точке поверхности;

3D отрезок может быть создан:

•по минимальному расстоянию между выбранными объектами;

•по максимальному расстоянию между выбранными объектами;

•между начальной и конечной точками кривой или 3D профиля (незамкнутого);

•между осью и геометрией элемента;

•между геометрией;

•от элемента до оси;

Для создания нужного объекта геометрии нужно поставить флаг слева от него в списке. Справа от списка расположены кнопки для управления установкой флага:

Выбрать всё
Устанавливает флаг для всех элементов списка.

Снять выбор
Снимает флаг со всех элементов списка.

Между созданным геометрическим объектом и измеряемыми элементами может быть создана ассоциативная связь, т.е. при изменение измеряемых элементов будет меняться и созданный 3D узел или 3D отрезок. Для этого необходимо установить флаг в столбце Ассоциативная геометрия у нужного элемента.
