Измерить

Вызов команды:

Команда также доступна в контекстном меню большинства 2D и 3D элементов. При вызове команды из контекстного меню элемента этот элемент автоматически выбирается в качестве измеряемого в режиме Измерить параметр одного элемента.

Команда позволяет измерить различные геометрические характеристики (координаты, длину, периметр, площадь, объём и т.п.) одного или нескольких 2D или 3D элементов, а также отношения (расстояние, угол и т.п.) между элементами.

Для осуществления измерения после вызова команды выполните следующие действия:

1.Активируйте необходимый режим измерения и выберите измеряемые элементы.

2.Задайте систему координат измерения.

3.Задайте единицы измерения.

4.Ознакомьтесь с результатами измерения.

5.При необходимости выполните следующие необязательные действия:

•настройте список результатов измерения с помощью фильтра;

•настройте отображение меток с результатами в 3D окне;

•выведите в отчёт выбранные результаты измерения;

•создайте геометрические объекты по результатам измерения;

•создайте переменные на основе результатов измерения;

•включите сохранение результатов измерения в дереве модели.

6. Завершите ввод с помощью кнопки или <Ctrl>+<Enter>.

Автоменю

В автоменю команды всегда доступны стандартные опции выхода из команды с сохранением изменений и с отменой изменений:

В зависимости от режима измерения и выбранного результата, могут быть также доступны следующие опции:

Режимы измерения

Доступно три режима измерения, переключение между которыми осуществляется при помощи следующих кнопок в верхней части окна параметров команды:

После входа в выбранный режим необходимо с помощью выбрать измеряемые элементы в 2D окне, 3D окне или дереве модели. При выборе можно пользоваться фильтрами типа элементов. Набор доступных фильтров зависит от активного на данный момент окна системы (2D или 3D).

В качестве измеряемых элементов можно выбирать не только существующие элементы модели, но также рёбра и вершины, образованные пересечением тел модели с плоскостями сечения. Такие рёбра и вершины отображаются в 3D окне при применении сечения, но не являются частью фактической топологии 3D модели. При входе в команду измерения в 3D окне с применённым сечением становятся доступными для выбора временные элементы, соответствующие таким рёбрам и вершинам:

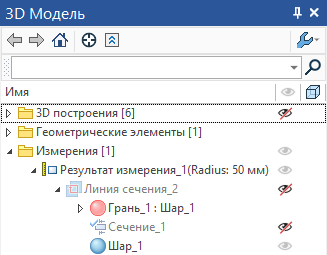

•для рёбра создаётся 3D кривая по пересечению соответствующей грани тела и 3D сечения. Таким кривым автоматически назначается имя "Линия сечения".

•для вершины создаётся вершина 3D кривой по пересечению, аналогичной кривым, создаваемым для виртуальных рёбер.

При сохранении результатов измерения эти элементы будут сохранены в модели и станут доступными независимо от применённого сечения. При измерении без сохранения результатов временные элементы не сохраняются после выхода из команды.

Требуемое для измерения количество элементов и конфигурация полей окна параметров, в которые заносятся выбранные элементы, зависит от режима измерения. Информация о выборе элементов в конкретном режиме измерения доступна в главах с описаниями режимов.

Если какие-либо элементы выбраны в момент запуска команды, то режим измерения по умолчанию выбирается автоматически в зависимости от количества выбранных элементов: 1, 2 или 3 и более.

Основные темы в этом разделе:

•Измерить параметры одного элемента

•Измерить отношение между двумя элементами

•Измерить несколько элементов

•Система координат измерения

•Единицы измерения

•Результаты измерения

•Сохранить результаты измерения в дереве модели

•Метки результатов измерения

•Создание геометрии по результатам измерения

•Отчёт по результатам измерения

•Выражение результата измерения и его использование в переменных

•Задание параметра элемента результатом измерения
