3D кривая по пересечению

Вызов команды:

Данная команда позволяет создавать 3D кривые на пересечении элементов. В качестве элементов пересечения могут быть использованы поверхности, задаваемые различными способами, а также твёрдые тела. Если при пересечении элементов образуется несколько участков, то можно выбрать, по каким из них будут построены 3D кривые.

Команда 3D кривая по пересечению вызывает режим создания кривых по пересечению, доступный в рамках общей команды 3D кривая. После вызова команды можно в любой момент переключиться в режим создания 3D кривых других типов с помощью выпадающего списка в разделе Тип в верхней части окна параметров команды. Полный список доступных типов приведён в описании команды 3D кривая.

Для создания 3D кривой по пересечению выполните следующие действия после вызова команды:

1.Выберите первый и второй элемент/элементы.

2.Укажите дополнительные параметры (необязательное действие).

3.Ознакомьтесь с полученным результатом, в случае множественного решения выберите необходимые участки.

4.Задайте параметры обрезки результирующей кривой (необязательное действие).

5.Задайте параметры проецирования результирующей кривой (необязательное действие).

6.Завершите ввод с помощью кнопки или <Ctrl>+<Enter>.

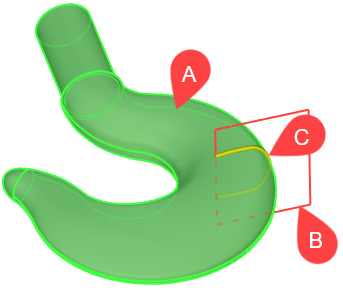

Работа с командой начинается с выбора пересекающихся элементов с помощью полей-списков Первые элементы и Вторые элементы в верхней части раздела Основные параметры окна параметров команды. Поле выбора первых элементов активируется автоматически после вызова команды, в результате чего можно выбрать желаемый элемент в 3D окне или дереве модели. После выбора первого элемента автоматически активируется поле выбора второго элемента. При необходимости можно выбирать элементы в произвольном порядке, активируя поля вручную.

В качестве пересекающихся элементов можно выбрать операцию, рабочую плоскость, поверхность, 3D профиль, грань, ребро. Управление списком осуществляется при помощи кнопок расположенных в правой части списков: Развернуть, Свернуть, Удалить элемент из списка (удаляет выбранную строку списка), Очистить (удаляет все объекты из списка).

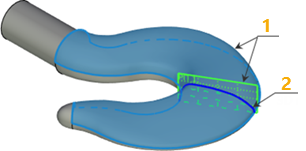

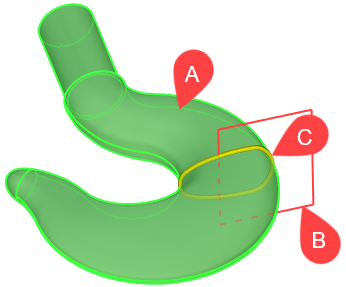

Параметр Расширить до рёбер граней позволяет расширить результирующий участок до границ первого элемента.

Если в качестве первого элемента выбрана рабочая плоскость или поверхность, то её ограничивающие контуры не учитываются, создаются кривые, ограниченные лишь контурами второго элемента.

Параметр Объединять смежные участки предназначен для объединения результирующих смежных участков при пересечении нескольких поверхностей.

Параметр Точность устанавливает допуск к создаваемой кривой – отклонение полученной кривой от точного решения. По умолчанию параметр точности имеет значение 0,01 мм.

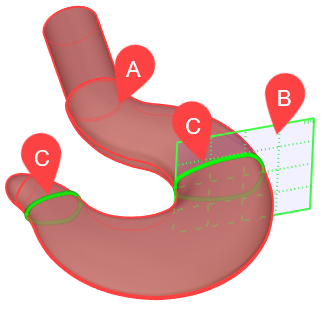

Результирующие участки, полученные при пересечении элементов, отображаются в поле Оставить, расположенный в нижней части раздела Основные параметры окна параметров команды. Установленный флаг свидетельствует о создании 3D кривой по данному участку после подтверждения команды. Параметр подразумевает выбор результата из трёх режимов:

Если выбранные участки не образуют непрерывную кривую, то при завершении команды создается несколько независимых 3D кривых, каждую из которых можно редактировать отдельно.
