3D кривая по двум проекциям |

|
3D кривая по двум проекциям |
|
Вызов команды:
Пиктограмма |
Лента |
|
3D Модель > Построения > 3D кривая по двум проекциям Листовой металл (3D) > Построения > 3D кривая по двум проекциям Поверхности > Построения > 3D кривая по двум проекциям Сварка > Построения > 3D кривая по двум проекциям Коммуникации > Построения > 3D кривая по двум проекциям Примитив > Построения > 3D кривая по двум проекциям Опорная геометрия > 3D кривая > 3D кривая по двум проекциям |
Клавиатура |
Текстовое меню |
<3KPJ> |
Построения > 3D кривая > 3D кривая по двум проекциям |

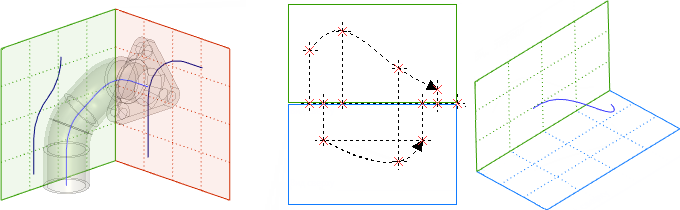

Данный способ позволяет создать 3D кривую на основе двух проекций, расположенных в непараллельных плоскостях. В качестве проекций могут использоваться линии изображения, 2D пути и 3D кривые, а также 3D профили и рёбра. 3D кривая строится на пересечении двух воображаемых поверхностей, образованных перемещением проекций в заданных направлениях.
Данные примеры находятся в библиотеке Примеры 18, папка 3D Построения/3D Кривая.
Команда
3D кривая по двум проекциям вызывает режим создания кривых по двум проекциям, доступный в рамках общей команды
3D кривая. После вызова команды можно в любой момент переключиться в режим создания 3D кривых других типов с помощью выпадающего списка в разделе Тип в верхней части окна параметров команды. Полный список доступных типов приведён в описании команды 3D кривая.
Для создания 3D кривой по двум проекциям выполните следующие действия после вызова команды:
1.Выберите первый первый и второй элемент/элементы для проецирования.
2.Укажите направление проецирования, если автоматически выбранное направление не подходит (необязательное действие).
3.Задайте параметры обрезки результирующей кривой (необязательное действие).
4.Задайте параметры проецирования результирующей кривой (необязательное действие).
5.Завершите ввод с помощью кнопки
или <Ctrl>+<Enter>.

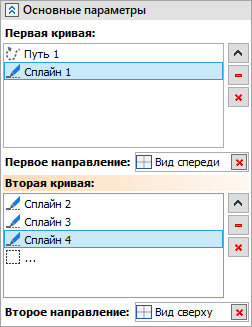

Работа с командой начинается с выбора элементов с помощью поля-списка Первая кривая в верхней части раздела Основные параметры окна параметров команды. Поле выбора первой кривой активируется автоматически после вызова команды, в результате чего можно выбрать желаемый элемент в 3D окне или дереве модели. После выбора первой кривой автоматически активируется поле-список выбора Второй кривой. При необходимости можно выбирать элементы в произвольном порядке, активируя поля вручную.
В качестве элементов проекций могут использоваться линии изображения, 2D пути и 3D кривые, а также 3D профили и рёбра. Управление списком осуществляется при помощи кнопок расположенных в правой части списков:
Развернуть,
Свернуть,
Удалить элемент из списка (удаляет выбранную строку списка),
Очистить (удаляет все объекты из списка).
Каждая проекция может включать в себя несколько объектов.
По умолчанию система стремится автоматически найти объекты, определяющие направление проецирования таким образом, чтобы результирующая кривая была ортогональна плоскостям, в которых лежат проекции. При необходимости допускается явно указать объекты (плоскость, грань, профиль), определяющие направление проецирования. Направление проекций задаётся с помощью полей Первое направление и Второе направление выбором объектов в 3D окне или дереве модели, а кнопка Очистить в правой части данных полей отменяет выбранное направление.
