3D кривая по 2D элементам

Вызов команды:

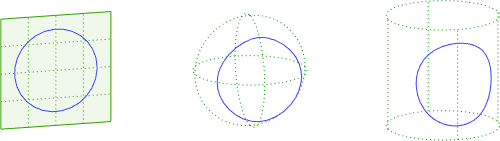

К 2D элементам, на основе которых допускается создавать 3D кривые, относятся штриховки, элементы построения (2D пути, окружности, эллипсы, сплайны, кривые смещения и функции), а также линии изображения и эскиза, расположенные на страницах, связанных с рабочими плоскостями или рабочими поверхностями. При использовании 2D элементов, лежащих на странице рабочей плоскости, получившаяся 3D кривая будет плоской. 3D кривая, созданная на основе 2D элементов, лежащих на рабочей поверхности, будет повторять форму использованной поверхности.

Команда 3D кривая по 2D элементам вызывает режим создания кривых по 2D элементам, доступный в рамках общей команды 3D кривая. После вызова команды можно в любой момент переключиться в режим создания 3D кривых других типов с помощью выпадающего списка в разделе Тип в верхней части окна параметров команды. Полный список доступных типов приведён в описании команды 3D кривая.

Для создания 3D кривой по  2D элементам выполните следующие действия после вызова команды:

1.Выберите 2D элементы, на основе которых необходимо создать 3D кривую.

2.Ознакомьтесь с автоматически выбранной поверхностью, при необходимости задайте поверхность самостоятельно (необязательное действие).

3.Задайте параметры обрезки кривой (необязательное действие).

4.Задайте параметры проецирования кривой (необязательное действие).

5.Завершите ввод с помощью кнопки или <Ctrl>+<Enter>.

Выбор 2D элементов, на основе которых необходимо создать 3D кривую, осуществляется при помощи поля-списка Элементы в верхней части раздела Основные параметры окна параметров команды. Поле выбора элементов активируется автоматически после вызова команды, в результате чего можно выбрать желаемый элемент в 3D окне или дереве модели.

В качестве 2D элементов могут быть выбраны штриховки, элементы построения (2D пути, окружности, эллипсы, сплайны, кривые смещения и функции), а также линии изображения и эскиза, расположенные на страницах, связанных с рабочими плоскостями или рабочими поверхностями.

Для управления списком исходных элементов используются кнопки Развернуть , Свернуть , Удалить элемент из списка , Очистить .

Создание 3D кривой по незамкнутым элементам построения, линиям изображения и эскиза предполагает их последовательное соединение: на основе каждого следующего выбранного объекта строится очередной участок создаваемой кривой; все полученные участки объединяются в одну 3D кривую.

При использовании штриховок, замкнутых элементов построения, линий изображения или эскиза в качестве исходных результирующая кривая строится по контуру выбранного объекта. В данном случае 3D кривая всегда будет замкнутой.

По умолчанию система стремится автоматически определить рабочую поверхность, которой принадлежат выбранные 2D элементы. Найденная рабочая поверхность отображается в поле Поверхность в окне параметров. Если автоматический выбор оказался неверен, либо необходимо выбрать другую рабочую поверхность, которой должна принадлежать результирующая кривая. Отмена выбора рабочей поверхности осуществляется при помощи кнопки Очистить , расположенной в правой части параметра.

Дополнительная привязка

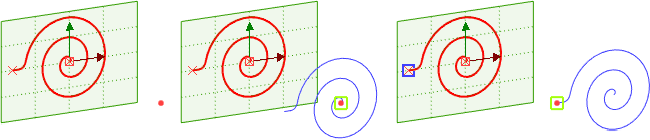

По умолчанию 3D кривая, созданная на основе 2D элементов, принадлежащих текущей рабочей поверхности, будет совпадать с ней в пространстве. Однако, в системе предусмотрена возможность изменения положения 3D кривой. Это достигается за счёт использования дополнительной привязки к 3D узлу, через который будет проходить поверхность создаваемого профиля. Помимо этого, допускается уточнить положение 3D кривой в пространстве, задав 2D узел (на текущей рабочей поверхности), который должен быть совмещён с выбранным 3D узлом.

Изменение положения 3D кривой осуществляется в группе параметров Привязка с последующим выбором 3D узла в 3D окне либо дереве модели и, при необходимости, указания 2D узла на активной рабочей поверхности. Отмена и повторный выбор узлов осуществляется при помощи кнопки Очистить .
