Сохранение результатов анализа геометрии

В различных командах анализа геометрии доступно сохранение результатов. В зависимости от команды данная опция может быть представлена в виде флага Сохранить результат в разделе Опции окна параметров и/или в автоменю:

По умолчанию сохранение результатов отключено, вследствие чего после выхода из команды любым способом результаты анализа пропадают. Если включить сохранение результатов, то после выхода из команды с подтверждением изменений (с помощью кнопки или <Ctrl>+<Enter>) результаты сохранятся в модели, а при выходе без подтверждения изменений  (с помощью кнопки , <X>, <Esc>, <Shift>+<Esc> или <Ctrl>+<Enter>)  не сохранятся.

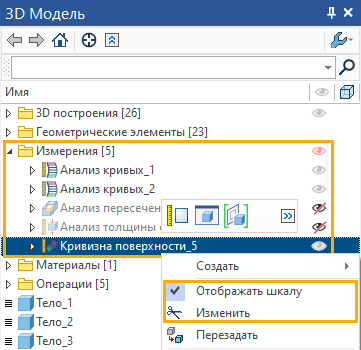

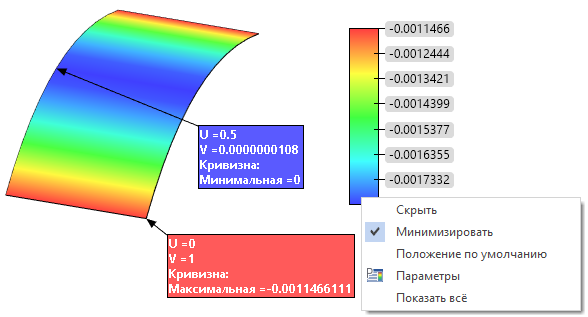

Результаты сохраняются в папке Измерения в дереве модели в виде 3D элемента, иконка которого совпадает с иконкой соответствующей команды, а имя формируется путем добавления порядкового номера к имени команды. По умолчанию результат является видимым, поэтому эпюры или заливка, отражающие значения измеряемой величины непосредственно на измеряемом элементе, а также метки измерений в точках видимы в 3D или 2D окне. Видимостью результата можно управлять с помощью стандартных инструментов. Кроме того, можно отдельно управлять видимостью цветовой шкалы сохранённого результата с помощью опции Отображать шкалу, доступной в контекстном меню результата, (снимает флаг Показать результат в параметрах шкалы), а также с помощью контекстного меню самой шкалы.

Контекстное меню результата также содержит стандартные команды, общие для 3D элементов всех типов. Для редактирования результата воспользуйтесь командой Изменить (открывает окно параметров соответствующей команды анализа геометрии) или Параметры (открывает диалог параметров результата). Для удаления результат воспользуйтесь командой Удалить.
