Применение преобразований к объектам сценария анимации

Каждое действие имеет один или группу объектов и цепочку преобразований для них. В качестве системы координат цепочки преобразований выступает либо явно заданная ЛСК, либо система координат первого объекта группы (в случае групповых преобразований). Для выбора системы координат для преобразования на панели автоменю предусмотрена опция:

На панели автоменю также  можно воспользоваться функциями дополнительного определения системы координат. Они позволяют быстро поворачивать ЛСК вокруг своих осей на 90°(, , ),производить циклический разворот осей системы координат вокруг начала координат (при нажатии оси меняются местами).

Все преобразования, применяемые на выбранной стадии, отображаются в разделе Преобразования в окне параметров команды.

Преобразования задаются так же как в команде Преобразования (см. главу Виды преобразований 3D элементов). Отличия состоят лишь в меньшем наборе доступных разновидностей преобразований и опций контекстного меню манипуляторов.

Помимо задания преобразований относительно осей одной из имеющихся систем координат, можно перемещать перемещать или вращать объекты относительно произвольных осей с помощью следующих опций автоменю:

Активация опции включает на панели фильтров фильтры выбора осей, после чего можно выбрать нужную ось в 3D окне. После выбора оси в 3D окне появляется манипулятор, при помощи которого можно задавать перемещение или вращение. Работа с данными манипуляторами аналогична работе с манипуляторами перемещения и вращения относительно оси системы координат.



Групповое преобразование может выполняться либо в «общей» системе координат, либо в собственных системах координат каждого члена группы.

После выбора нескольких объектов для преобразования по умолчанию включён режим задания преобразований в «общей» системе координат:

В случае отключения режима задания преобразований для выбранных объектов в «общей» системе координат групповое преобразование переносится в собственные системы координат каждого члена группы. Т.е. при перемещении нескольких фрагментов вдоль оси X, каждый из них будет двигаться вдоль собственной оси X.

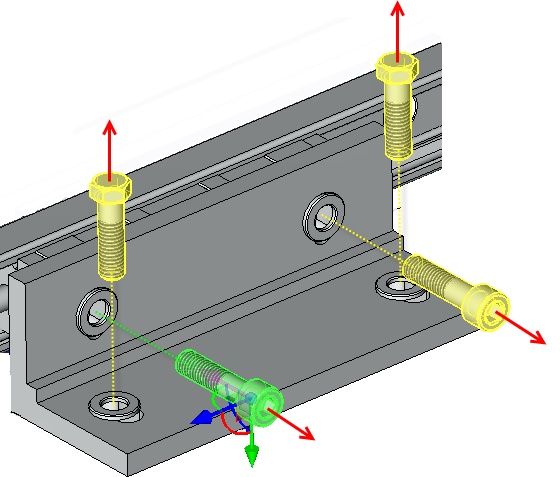

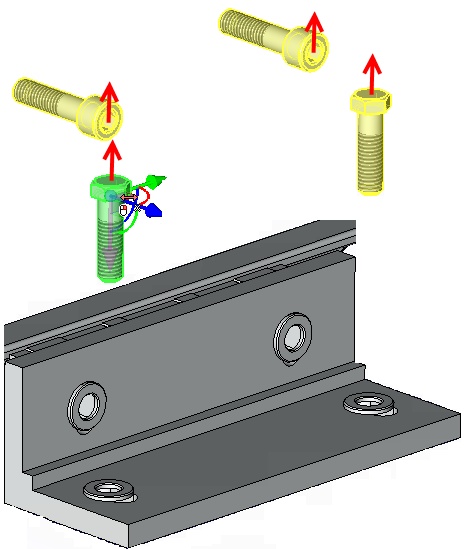

Болты перемещаются каждый в своей ЛСК        Болты перемещаются в общей системе координат



Для каждой стадии можно включить отображение одного из трёх положений: исходного, конечного и текущего с помощью опций:

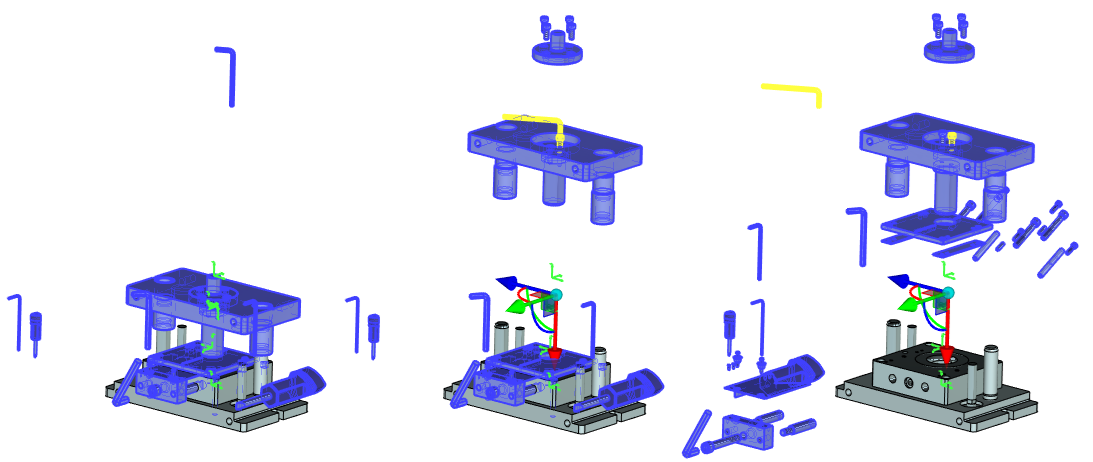

Исходное положение                        Текущее положение                        Конечное положение
