Управление визуализацией объектов сценария анимации

Вкладка Содержание окна параметров команды / Управление сценариями позволяет настроить параметры визуализации объектов, участвующих в сценарии, при воспроизведении анимации: видимость, цвет, прозрачность, рёберное отображение. Кроме того, можно здесь также можно управлять видимостью траекторий перемещения каждого из объектов при проецировании сценария.

Управление видимостью объектов и их траекторий осуществляется с помощью кнопок Показать/скрыть объекты и Показать/скрыть траектории. Кнопки доступны в двух местах - справа от списка стадий сценария (управляют видимостью всех объектов/траекторий на стадии, выбранной в списке) и в столбце Значение справа от имени объекта (управляют видимостью конкретного объекта или его траектории). Действие Скрыть действует не только на текущую стадию, но и на все последующие до тех пор, пока не будет выполнено действие Показать. По умолчанию все объекты видны. Имена скрытых объектов отображаются серым в списке стадий.

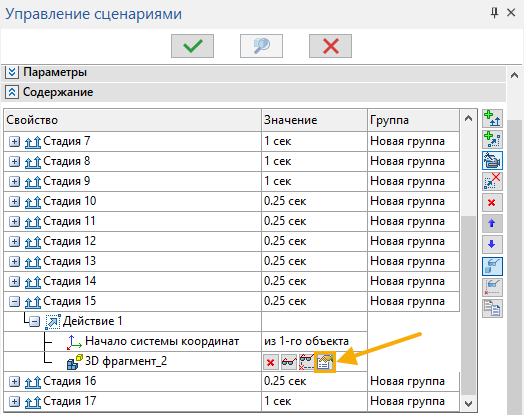

Управление прочими параметрами визуализации всегда осуществляется индивидуально для каждого объекта. Для этого необходимо нажать кнопку , в столбце Значение справа от имени желаемого объекта. Кнопка вызывает диалог следующего вида:

Для параметра Цвет в выпадающем списке можно выбрать одно из следующих значений:

•Исходное значение

•Текущее значение
Ниже появится нередактируемое поле, в котором будет показан текущий цвет.

•Установить значение
Ниже появится поле, в котором можно будет выбрать цвет, как описано в одноимённой главе.

•Плавное изменение цвета
Ниже появятся поля, в которых можно будет выбрать Начальный цвет (цвет объекта в момент начала стадии) и Конечный цвет (цвет объекта в момент конца стадии) как описано в одноимённой главе.

Для параметра Прозрачность в выпадающем списке можно выбрать одно из следующих значений:

•Исходное значение

•Текущее значение
Ниже появится нередактируемое поле, в котором будет показан текущее значение прозрачности.

•Установить значение
Ниже появится поле, в котором можно будет ввести значение прозрачности в диапазоне от 0 (полностью непрозрачный объект) до 1 (полностью прозрачный).

Для флага Рёберное отображение доступны следующие состояния:

- рёберное отображение не используется;

- рёберное отображение используется;

- состояние опции рёберного отображения наследуется из диалога параметров элемента.

Для сохранения заданных параметров визуализации, нажмите ОК и выйдите из команды с применением изменений ( или <Ctrl>+<Enter>).
