Исключения для элементов проекции

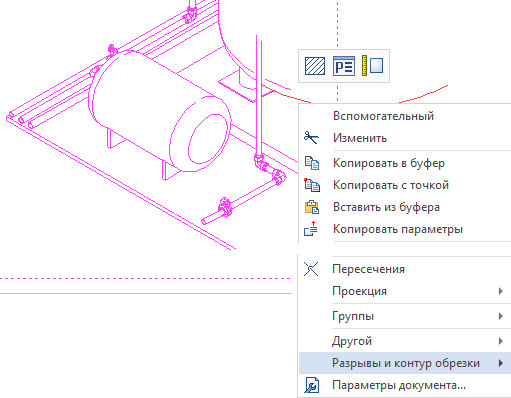

Контекстное меню элементов активной проекции содержит пункт Разрывы и контур обрезки, со следующими опциями:

•Не рисовать

•Не учитывать при расчёте линий разрывов

•Не обрезать

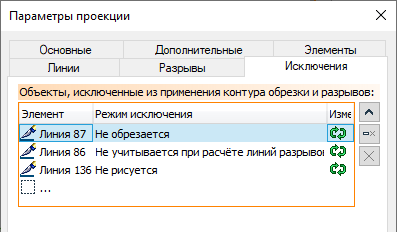

Список элементов, к которым применены данные опции отображается в параметрах проекции на вкладке Исключения:

С помощью кнопки Изменить можно переключаться между опциями для конкретного элемента в списке.

Не рисовать

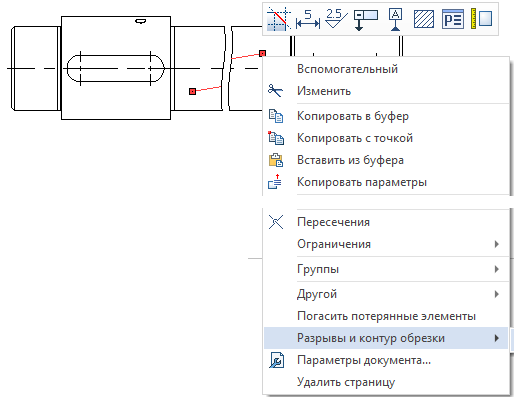

Нажмите на элементе активной проекции:

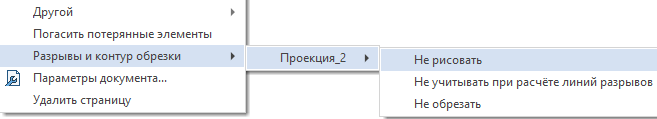

В появившемся контекстном меню выберите Разрывы и контур обрезки > Проекция_№ > Не рисовать:

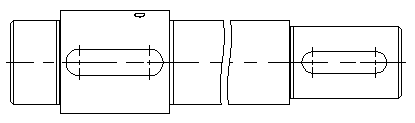

Выбранный элемент больше не отображается:

Не учитывать при расчёте линий разрывов

Данная опция доступна и на проекциях, и на обычных чертёжных видах. Однако, на проекциях её применение оказывает эффект только на линии контура тела модели. Линии изображения, созданные пользователем на проекции, в принципе не учитываются при расчёте линий разрывов независимо от состояния данной опции.



Не обрезать

Нажмите на элементе активной проекции:

В появившемся контекстном меню выберите Разрывы и контур обрезки > Проекция_№ > Не обрезать:

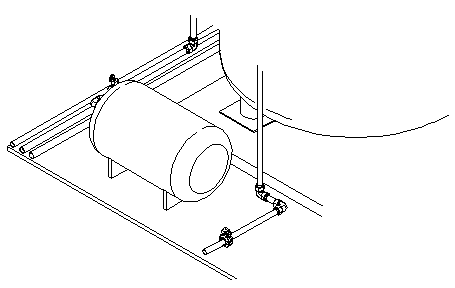

Выбранный элемент больше не обрезается, а также не разрывается при наличии разрывов проекции:
