Экспорт в IFC

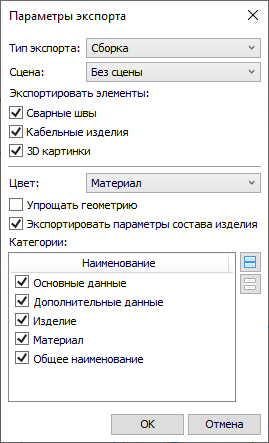

После вызова команды появится стандартное окно выбора файлов, в котором необходимо указать папку для сохранения результата экспорта и название создаваемого файла. После этого появляется диалоговое окно, в котором можно настроить параметры экспорта.

Тип экспорта

Доступны следующие типы:

•Сборка
Модель экспортируется с сохранением сборочной структуры, определяемой составом изделия, если она существует. Записи состава, не связанные с 3D геометрией и не имеющие дочерних записей, связанных с 3D геометрией, игнорируются.

•Набор тел
Модель экспортируется без сохранения сборочной структуры.

Сцена

Можно выбрать состав экспортируемых элементов модели. По умолчанию установлен вариант Без сцены, при котором экспортируется вся 3D модель. Если в выпадающем списке выбрать одну из сцен, имеющихся в документе, то будут экспортированы только элементы в составе сцены.

Экспортировать объекты

Тела экспортируются всегда. Дополнительно можно включить или выключить экспорт 3D объектов следующих типов:

•Сварные швы
Сварные швы преобразуются в тела.

•Кабельные изделия
Кабельные изделия преобразуются в тела.

•3D картинки
Объект будет экспортирован как сетка.

Цвет

Можно выбрать один из следующих источников цвета тел:

•Материал
Основной цвет материала тела.

•Тоновая закраска
Цвет, заданный в параметрах тела или его граней.

Упрощать геометрию

По возможности удаляет избыточную топологию у экспортируемых тел модели. К примеру, это могут быть «лишние» рёбра, разбивающие цилиндрическую поверхность на сегменты. В результате уменьшается размер выходного файла. Опция не изменяет качество модели. По умолчанию эта опция отключена, так как при её использовании растут время экспорта и потребление памяти.

Экспортировать параметры состава изделия

Данная опция доступна только для типа экспорта Сборка. При установленном флаге доступен выбор категорий экспортируемых параметров записей состава изделия. Выбранные параметры состава изделия экспортируются как атрибуты соответствующих объектов сборочной структуры.
