Переходная 3D кривая |

|
Переходная 3D кривая |
|
Вызов команды:
Пиктограмма |
Лента |
|
3D Модель > Построения > Переходная 3D кривая Листовой металл (3D) > Построения > Переходная 3D кривая Поверхности > Построения > Переходная 3D кривая Сварка > Построения > Переходная 3D кривая Коммуникации > Построения > Переходная 3D кривая Примитив > Построения > Переходная 3D кривая Опорная геометрия > 3D кривая > Переходная 3D кривая |
Клавиатура |
Текстовое меню |
<3KCB> |
Построения > 3D кривая > Переходная 3D кривая |
Данный способ используется для соединения двух элементов с проволочной геометрией переходной кривой с возможностью управления параметрами сопряжения и границами крайних точек. К элементам с проволочной геометрией относятся все линейные объекты – рёбра, 3D кривые, циклы, некоторые виды 3D профилей. Такие элементы могут быть как замкнутыми, так и разомкнутыми.

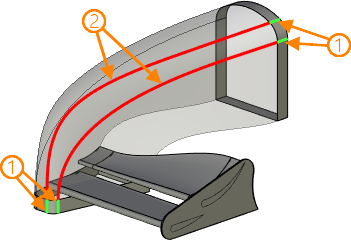

1 – исходные элементы проволочной геометрии; 2 – результирующие 3D кривые
Первым шагом создания 3D кривой является определение её формы: сплайн
или скругление
. Выбор осуществляется при помощи соответствующих иконок в окне параметров. По умолчанию система устанавливает сплайновую форму.
Выбор исходных проволочных объектов, между которыми необходимо построить переходную 3D кривую, осуществляется в 3D сцене или в дереве 3D модели при включении соответствующих опций:
|
<Q> |
Выбор начала |
|
<E> |
Выбор окончания |
Крайние точки исходных объектов, соединяемые 3D кривой, выбираются аналогично выбору самих объектов при помощи соответствующих опций автоменю:
|
<W> |
Выбор начальной геометрии |
|
<R> |
Выбор геометрии окончания |

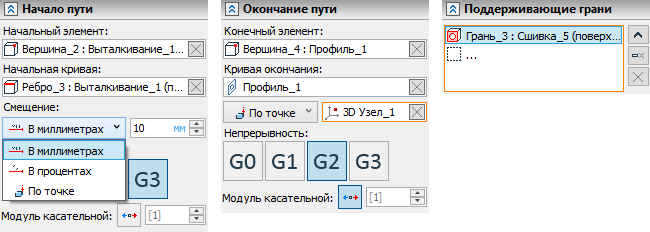

Все выбранные объекты отображаются в соответствующих полях в окне параметров команды. Отмена выбранного объекта осуществляется при помощи кнопки Очистить
.
Смещение границ переходной 3D кривой вдоль исходных объектов может быть задано тремя способами:
•Значением в миллиметрах либо других единицах измерения;
•В процентах от длины исходного объекта;
•По точке, лежащей на исходном объекте.
Для сплайновой формы кривой характер сопряжения на границе перехода от исходного объекта к результирующей 3D кривой определяется условием непрерывности:
•Непрерывность по точке G0 – совпадение точек в пространстве;
•Непрерывность по касательной G1 – геометрическая непрерывность по первой производной;
•Непрерывность по кривизне G2 – геометрическая непрерывность по второй производной;
•Непрерывность по потоку G3 – геометрическая непрерывность по третьей производной.
Для условий непрерывности G1, G2 и G3 допускается задавать значение Модуля касательной – коэффициента, масштабирующего значение производной в заданном направлении. По умолчанию значение равно [1].
Первоначально переходная кривая строится таким образом, чтобы в результате образовывать прямое касание с исходным объектом. Смена направления касания на противоположное осуществляется при помощи кнопки
.
При создании переходной 3D кривой сплайновой формы допускается назначать поддерживающие поверхности (поверхности, на которых должна лежать результирующая кривая). Выбор осуществляется при помощи следующей опции автоменю:
|
<T> |
Выбор поддерживающей поверхности |
Все выбранные поверхности отображаются в соответствующем списке окна параметров команды.
Управление параметрами смещение и модуль касательной допускается осуществлять в 3D сцене при помощи одноимённых манипуляторов, отображение которых при желании можно отключить на вкладке Опции окна параметров.
Сопряжение исходных объектов кривой формы скругления определяется параметром Радиус. По умолчанию значение задаётся в миллиметрах, при необходимости допускается изменить единицы измерения.
Для объединения результирующей переходной кривой и исходных объектов в одну 3D кривую предназначена опция Сшивать.
