3D кривая по поверхности |

|
3D кривая по поверхности |
|
Вызов команды:
Пиктограмма |
Лента |
|---|---|
|
3D Модель > Построения > 3D кривая по поверхности Листовой металл (3D) > Построения > 3D кривая по поверхности Поверхности > Построения > 3D кривая по поверхности Сварка > Построения > 3D кривая по поверхности Коммуникации > Построения > 3D кривая по поверхности Примитив > Построения > 3D кривая по поверхности Опорная геометрия > 3D кривая > 3D кривая по поверхности |
Клавиатура |
Текстовое меню |
<3KPT> |
Построения > 3D кривая > 3D кривая по поверхности |
Команда
3D кривая по поверхности имеет два режима:

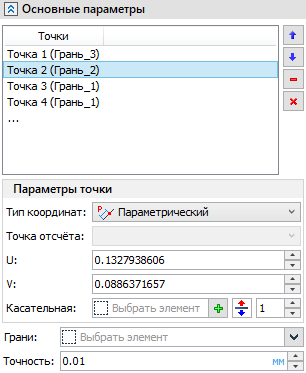

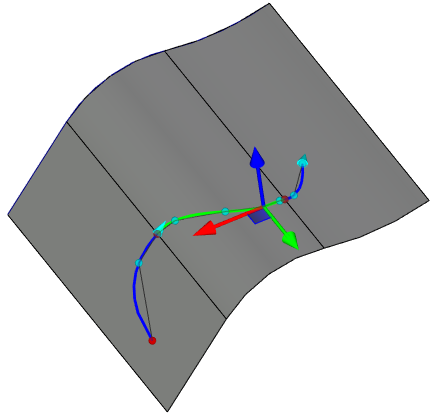

•В режиме Проекция кривая по поверхности строится аналогично построению сплайна по точкам. При этом точки сплайна задаются в UV-координатах выбранной поверхности. Также возможен выбор точек, не принадлежащих поверхности, в этом случае они проецируются на поверхность. Таким образом кривая всегда лежит на поверхности.

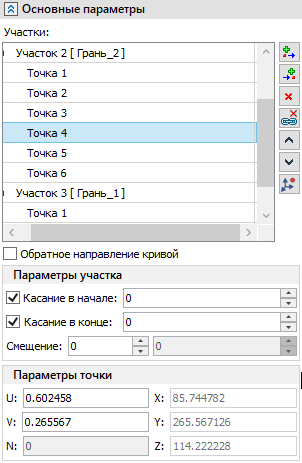

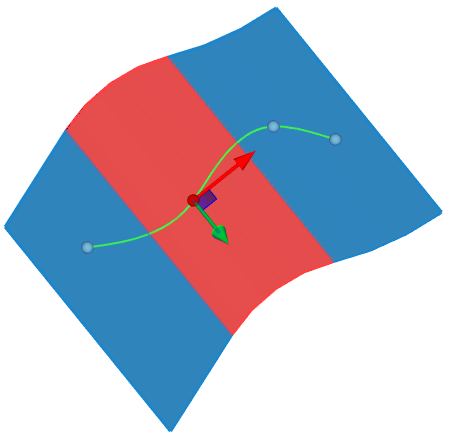

•В режиме Трасса кривая по поверхности строится аналогично построению трассы в пространстве. При этом точки трассы задаются в UVN-координатах выбранной поверхности. Таким образом, кривая может не лежать на поверхности.
